Os interruptores de pressão são interruptores elétricos acionados por pressão. Wich significa simplesmente, que há um interruptor elétrico, que é forçado aberto ou fechado pela pressão do ar.
OInterruptor de corte do compressor de arNa porta de entrada atua sobre uma membrana flexível. A pressão é transformada em uma força. Quanta força depende de duas coisas: a área (mm quadrados) da membrana e a pressão (barra) do ar comprimido. Como a área é constante, a força gerada é diretamente proporcional à pressão do ar.
O outro lado da membrana é conectado a uma mola e uma alavanca que atua no interruptor elétrico. Contanto que a força descendente da mola seja maior do que a força ascendente do ar comprimido, a membrana (e a alavanca) permanecem baixas.
Mas quando a pressão aumenta, chega um ponto em que a força ascendente do ar comprimido é maior do que a força descendente da mola. A membrana (e a alavanca) se moverá para cima neste ponto. Quando a membrana se move para cima, o mesmo acontece com a alavanca. A alavanca, por sua vez, abre os contatos elétricos e o compressor pára.
Agora, esta não é uma conexão direta, mas há um mecanismo engenhoso dentro, que faz o interruptor virar de uma vez, a uma certa pressão, e não lentamente (“snap-action”). Este mecanismo também é conectado ao segundo parafuso de ajuste que define a pressão diferencial. Para o funcionamento interno do interruptor de pressão, isso significa simplesmente que o interruptor fecha novamente a uma pressão mais baixa do que a pressão onde o interruptor se fecha (histerese embutida).

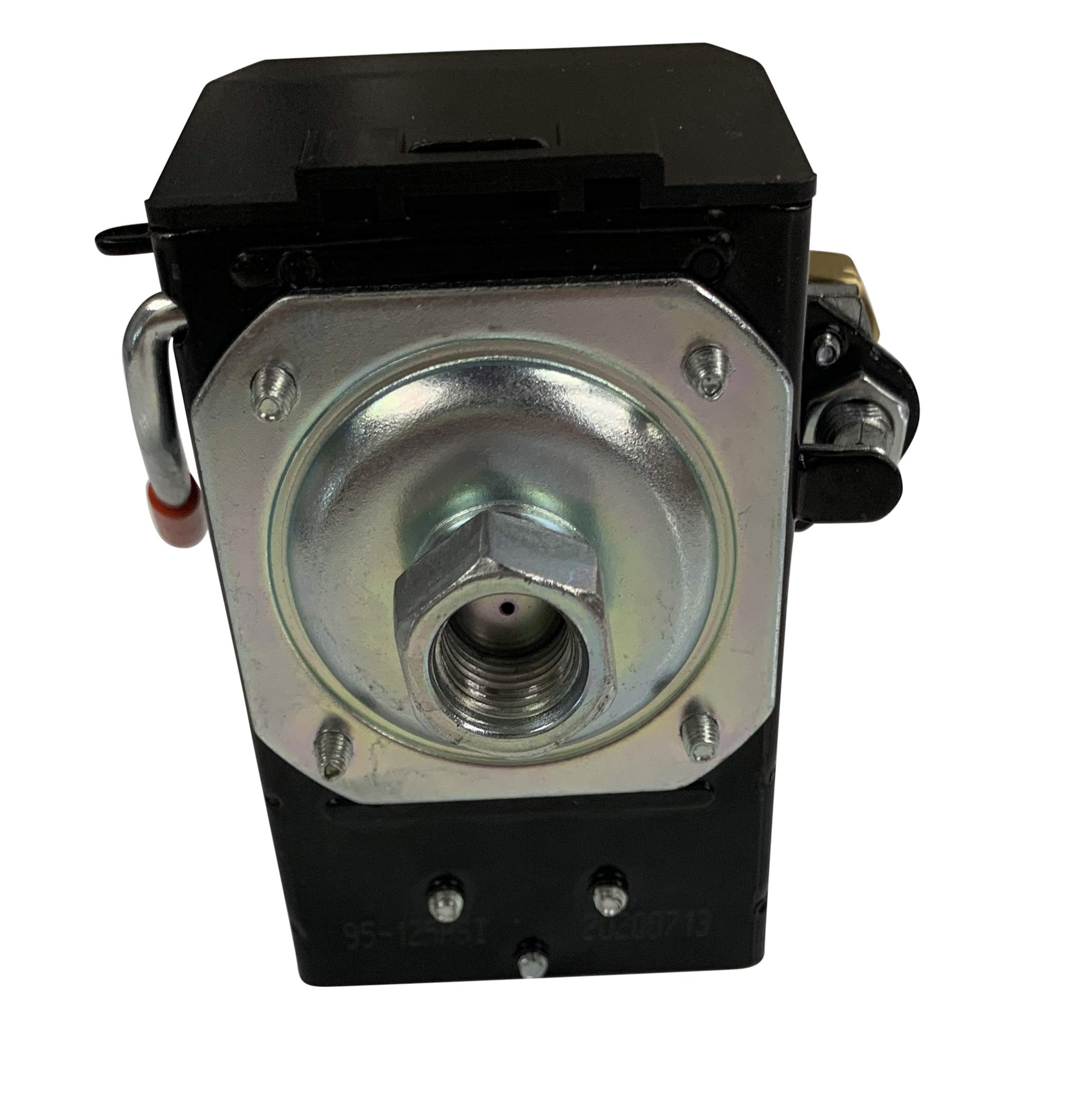

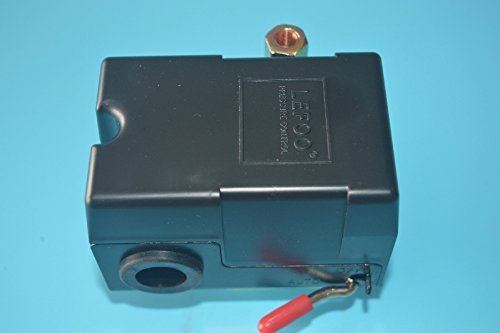

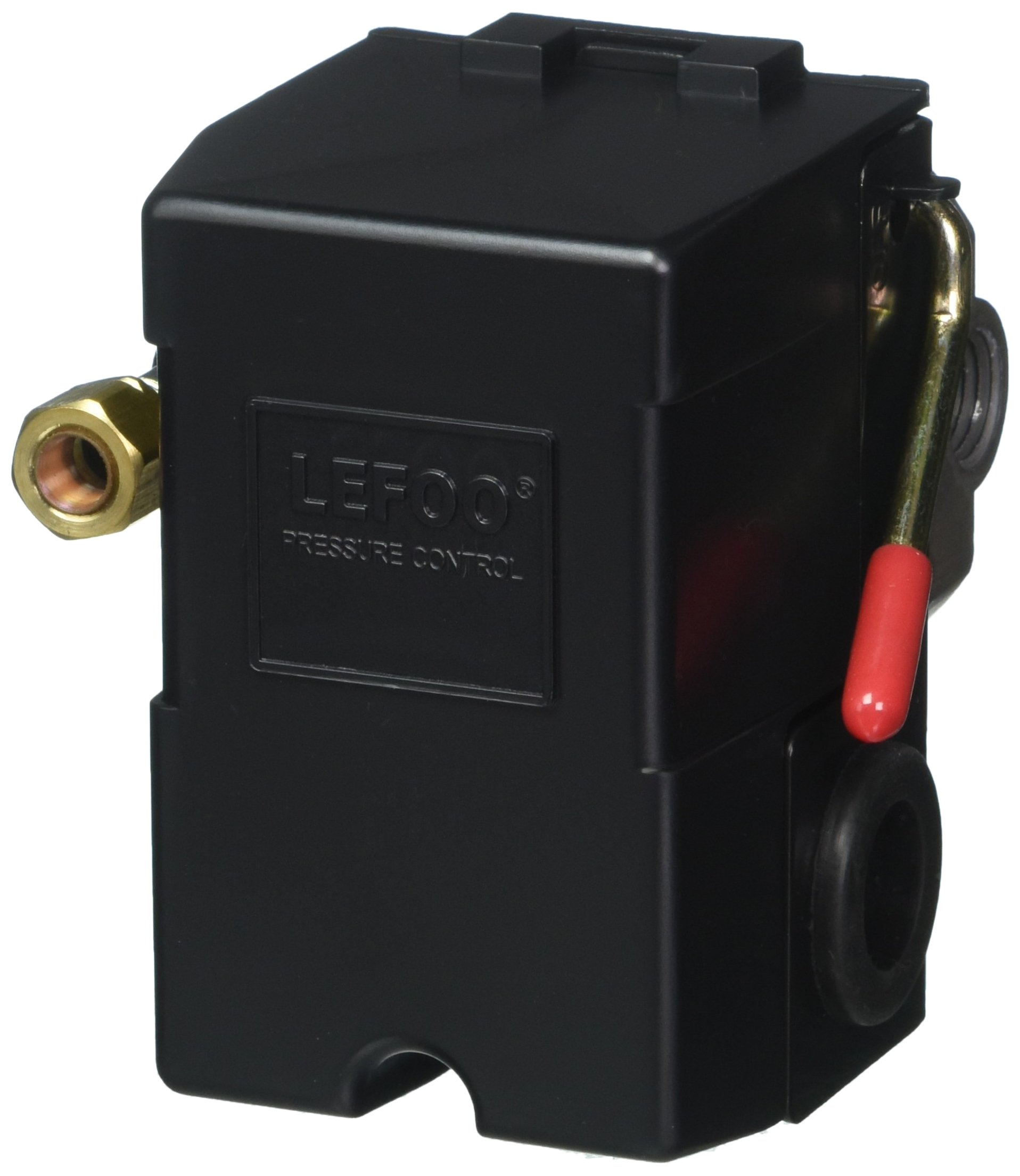

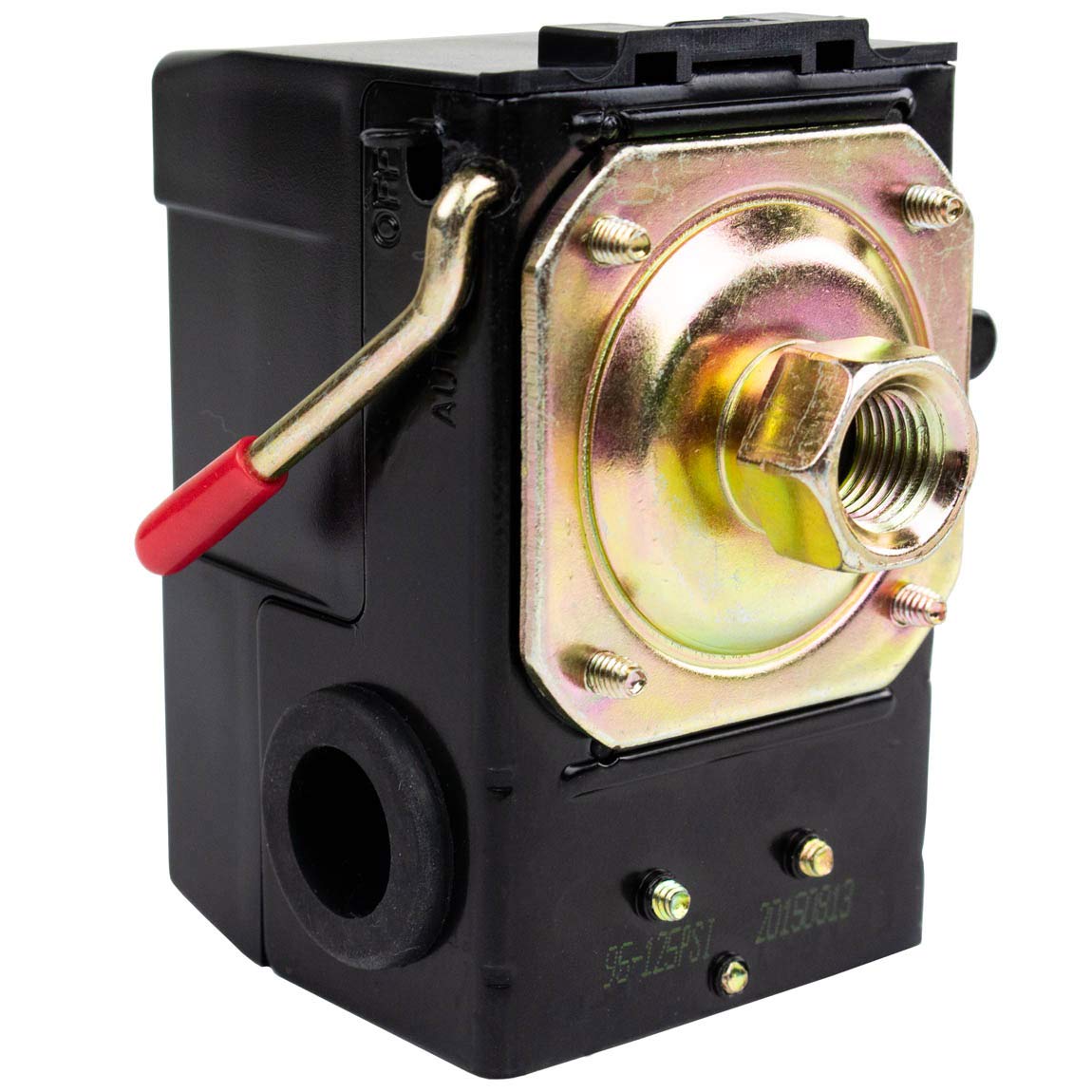

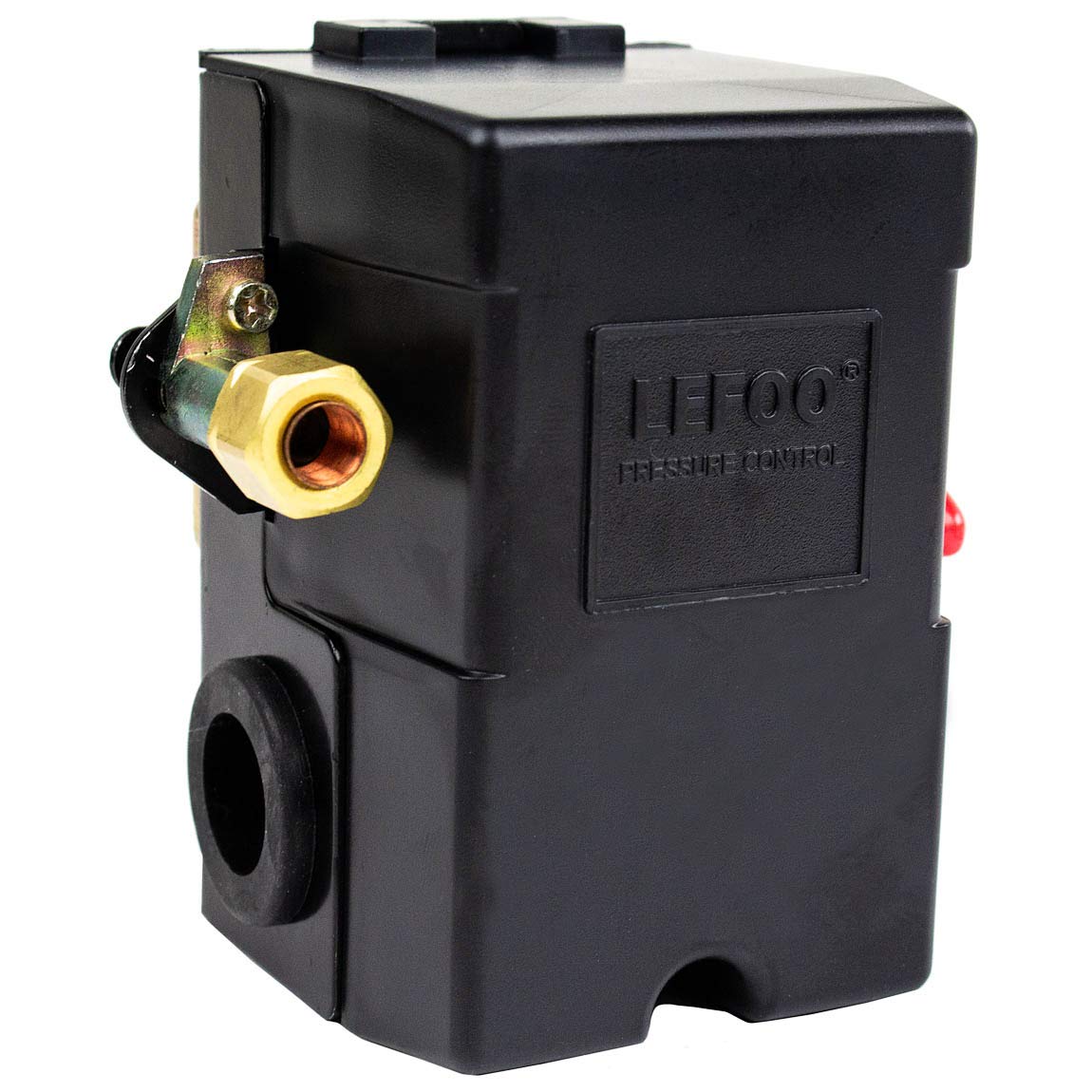

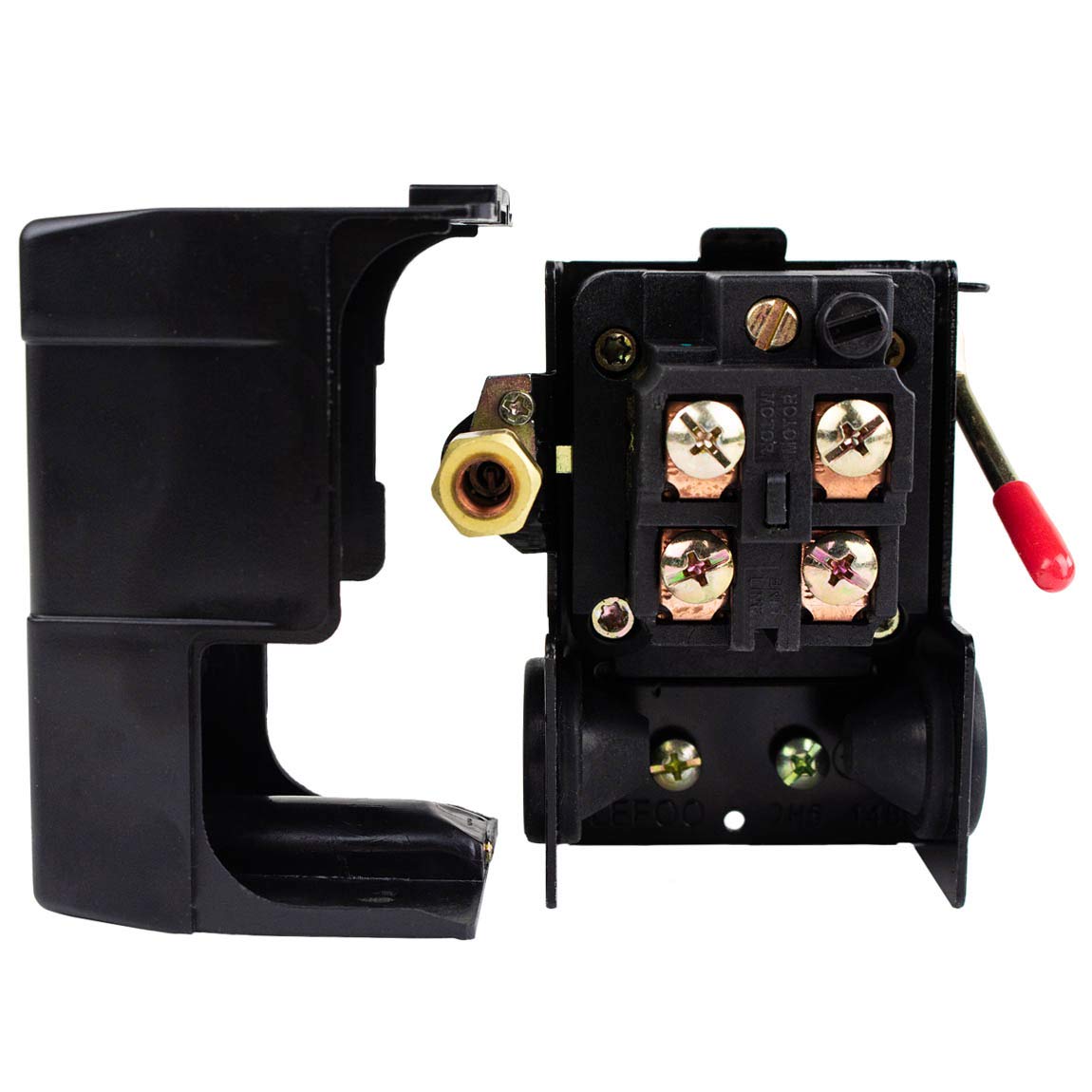

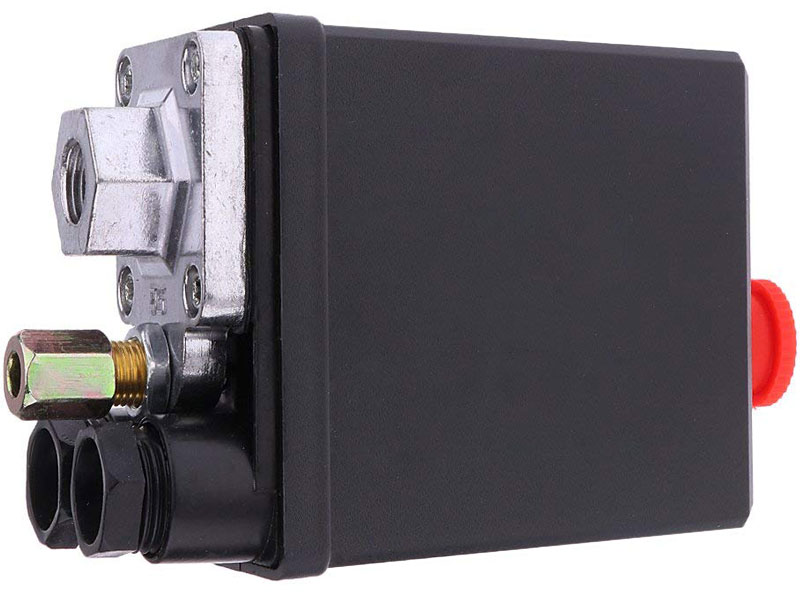

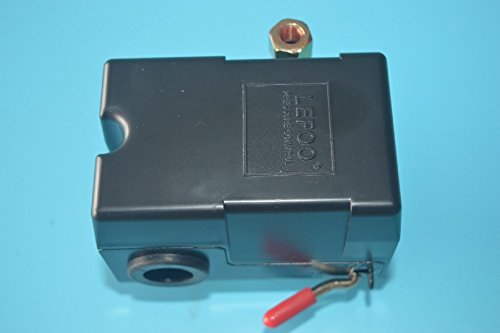

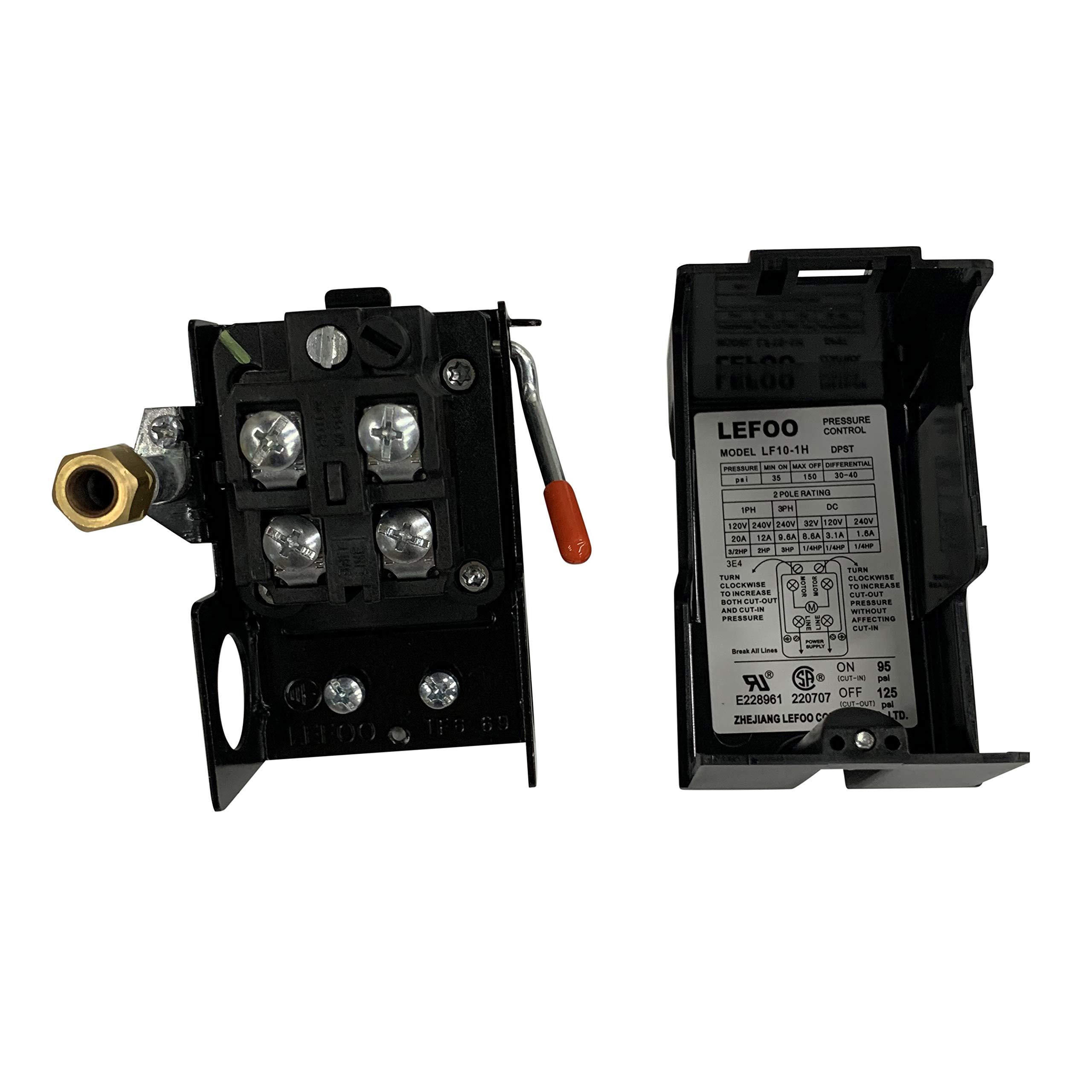

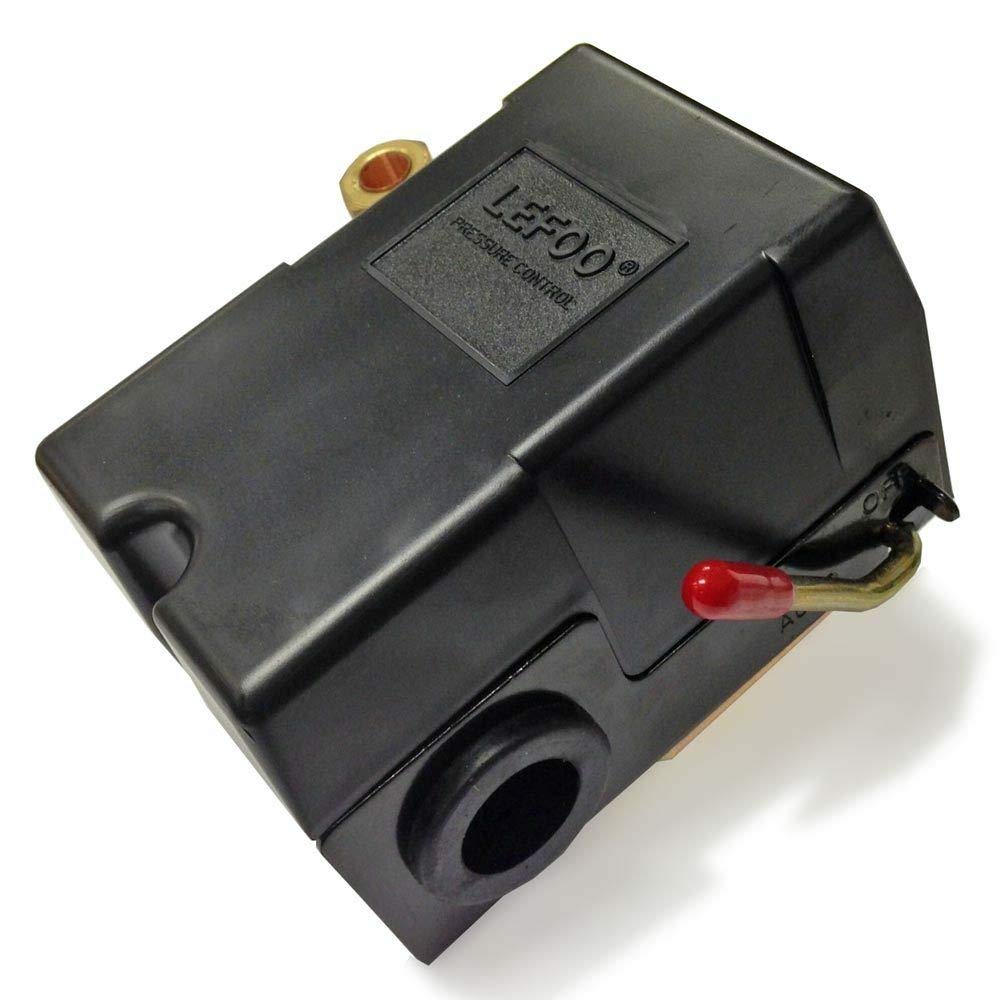

LEFOO Industrial Co., Ltd, um fabricante profissional de interruptor de pressão LF10-L (0, 5-1, 2MPa / 72, 5-174 psi)

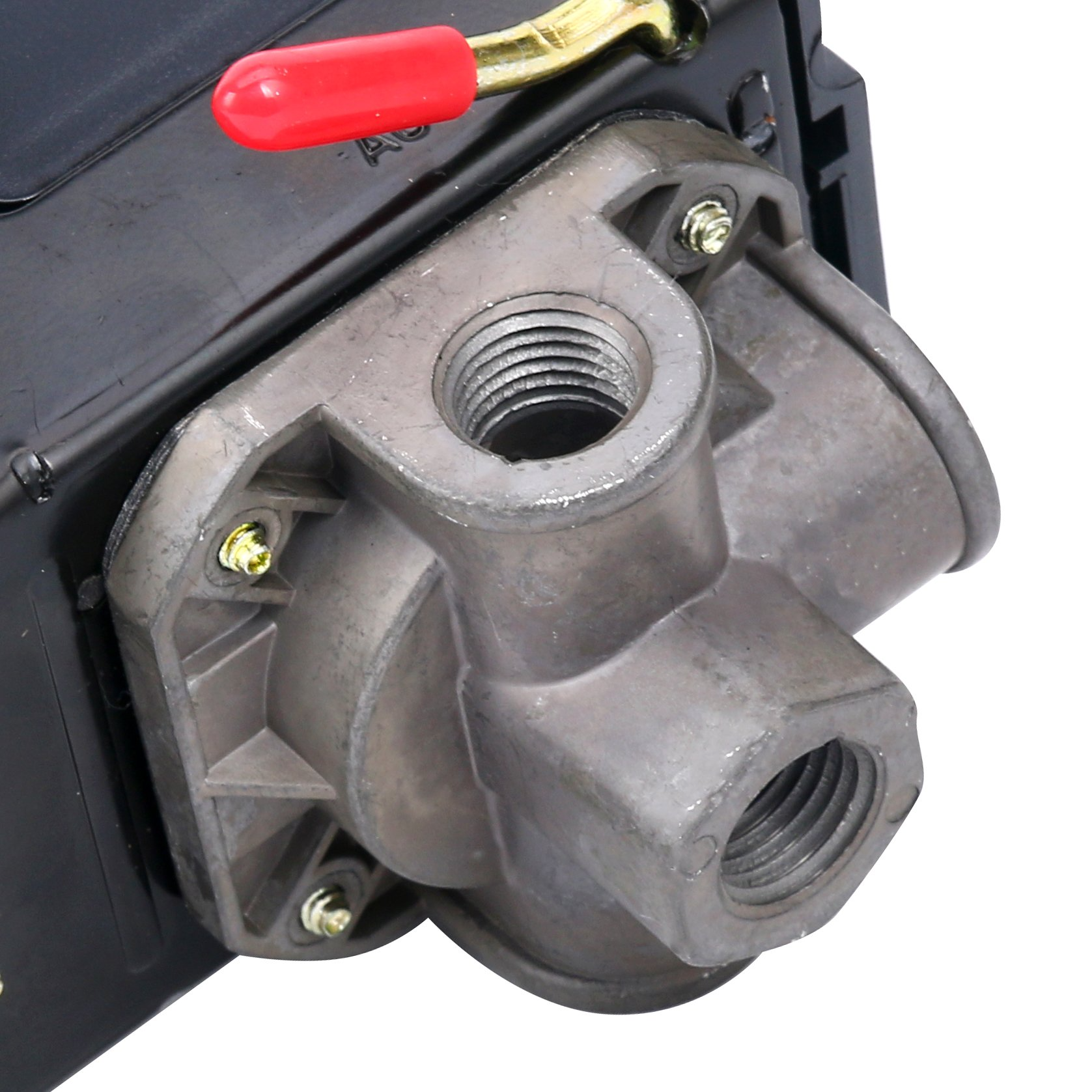

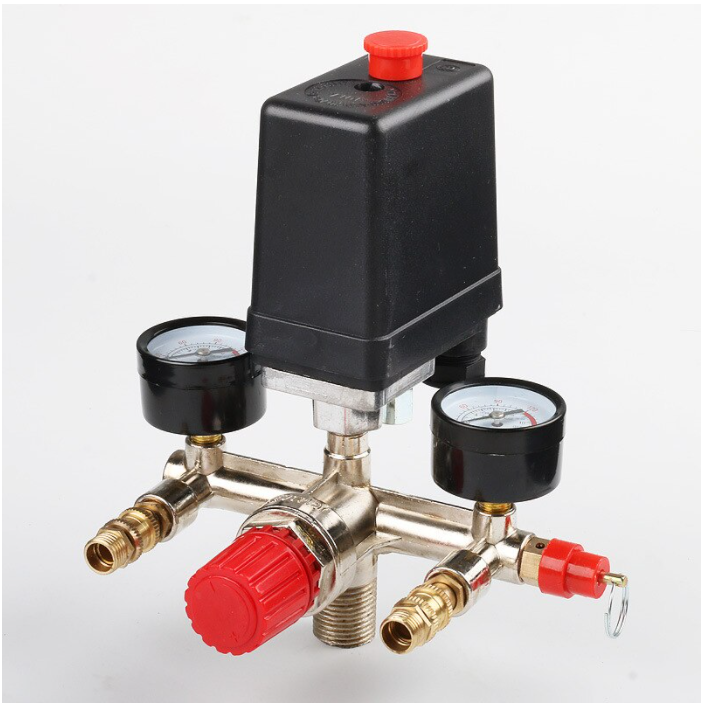

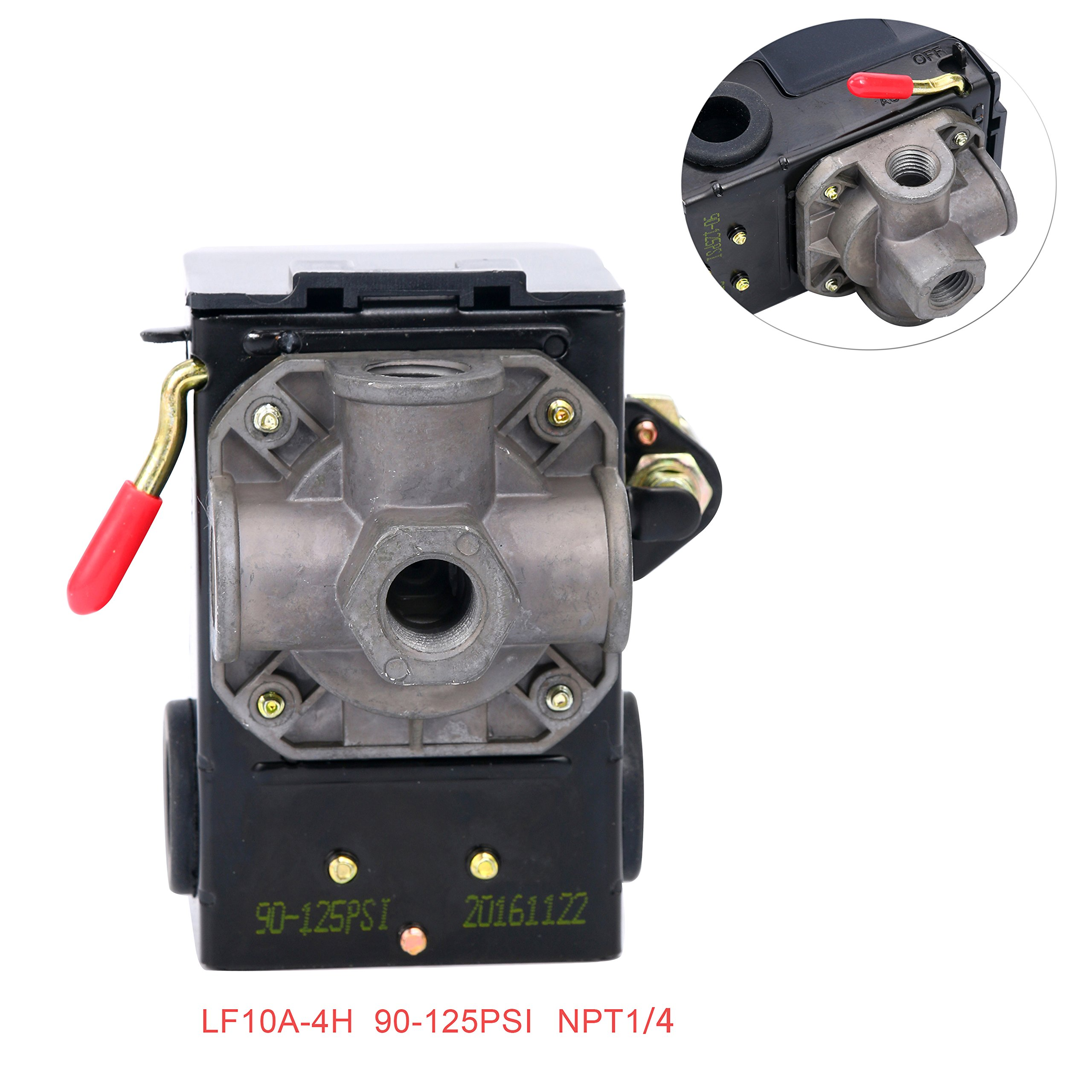

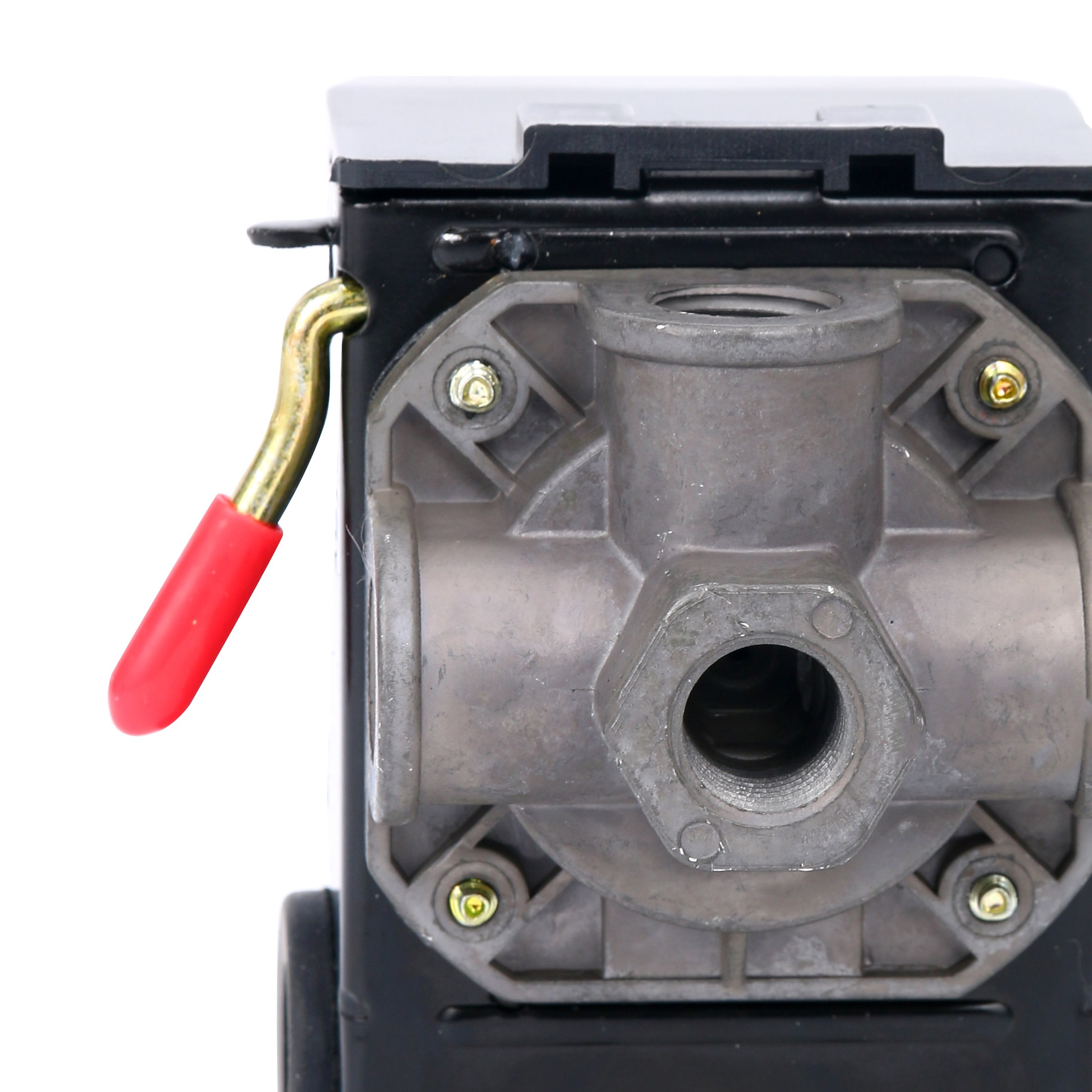

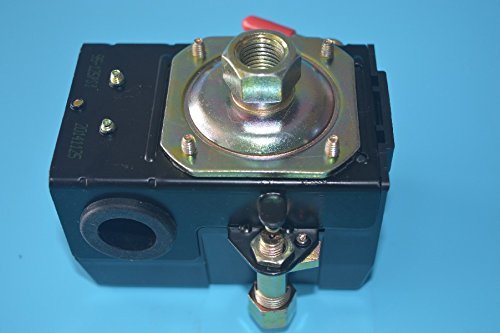

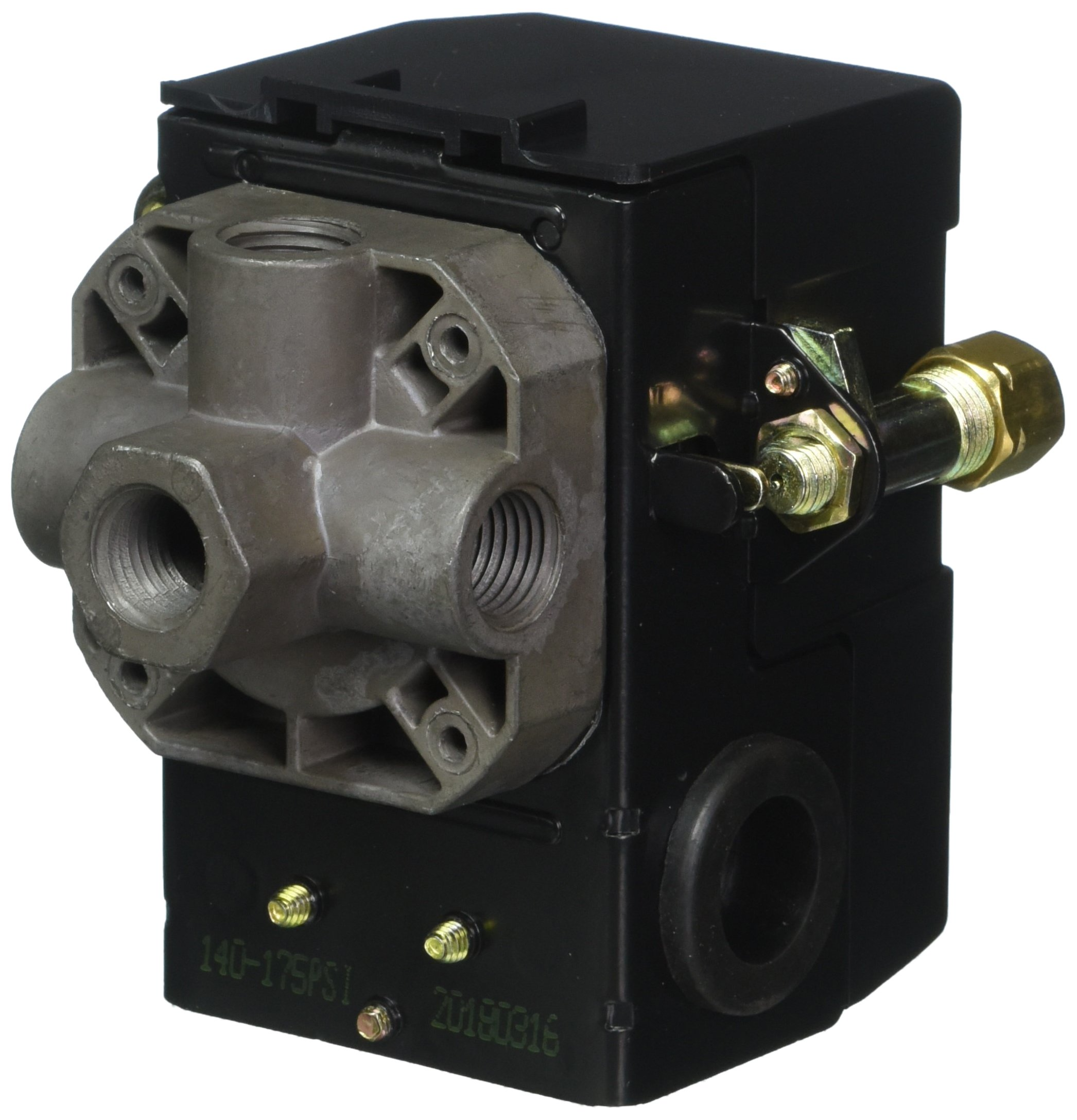

O interruptor de pressão LF10-L é um interruptor elétrico operado por pressão para uso na regulação da pressão do tanque entre dois valores predefinidos em compressores de ar acionados eletricamente. Ele está disponível com uma válvula de descarregador, que impede que os compressores comecem sob carga, e um botão On-Off para corte manual do compressor. Um estilo de coletor de quatro portas está disponível, o que fornece um meio para fácil montagem de válvulas e medidores.
Especificação
MODELO | LF10-L1H | LF10-L4H |
Médio | Ar | Ar |
Faixa de pressão operacional | 0.5 ~ 1.2Mpa | 0.5 ~ 1.2Mpa |
Pressão Diferencial | 0.2Mpa | 0.2Mpa |
Configuração de fábrica | 0,6 ~ 0,8 Mpa | 0,6 ~ 0,8 Mpa |
Faixa de temperatura operacional | -30 ~ 55C ° C | -30 ~ 55 ° C |
Classificação elétrica | 240V,20A, 50Hz | 240V,20A, 50Hz |
Arranjo de Contato | Normalmente aberto (NC) | Normalmente aberto (NC) |
Porto | Um porto | Quatro portos |
Acessórios para tubos | G1/4, G3/8 ou 1/4, 3/8 NPT Feminino | G1/4, G3/8 ou 1/4, 3/8 NPT Feminino |
Aprovação: UL, CUL, CE , CCC
Outros suéteres de pressão e diferenciais estão disponíveis a pedido.
Conversão: 1Mpa = 10,2 Kgf/cm2 , Kgf/cm2 = 14,2PSI, 1bar = 14,5PSI
Um interruptor de pressão é um componente padrão de um compressor de ar, e sua principal função é dizer ao compressor quando iniciar e quando parar. Selecionar o interruptor de pressão certo é simples quando você sabe o que procurar.
A pressão na qual um interruptor de pressão se abre é a pressão de corte e a pressão na qual um interruptor de pressão se fecha é a pressão de corte.
A pressão de corte deve ser sempre a pressão mais baixa permitida em seu sistema de ar. Se, por exemplo, seu equipamento precisar de 100 psi para operar, defina a pressão de corte acima de 100 psi.
Uma vez que você sempre terá alguma queda de pressão em seu sistema de ar comprimido, e uma vez que leva algum tempo para o compressor 'chutar', é melhor definir a pressão de corte 10 psi maior. Em nosso exemplo, ajustaríamos o interruptor de pressão em 110 psi para permitir a queda de pressão em nosso sistema.
A diferença entre o cut-in e a pressão de corte é o diferencial de pressão.
Interruptores de pressão para compressores de ar vêm em diferentes formas e formas. Selecionar o modelo certo depende de quais são suas necessidades. Os interruptores de pressão fixos são geralmente um pouco mais baratos, enquanto os interruptores de pressão totalmente ajustáveis oferecem mais liberdade.
Alguns interruptores de pressão têm um ponto de ajuste fixo de pressão de corte e corte. Outros interruptores de pressão têm um diferencial de pressão fixo, enquanto a pressão de corte pode ser ajustada. Em outros tipos de interruptores de pressão, você pode ajustar a pressão de corte e de corte.
Encontrar um bom interruptor de pressão de substituição
Uma substituição exata do fabricante original é muitas vezes muito cara. Geralmente é muito mais barato encontrar seu próprio interruptor de substituição.
Seu novo interruptor de pressão não precisa ser exatamente o mesmo que você está substituindo. No entanto, você precisa comprar um interruptor de pressão que tenha a mesma pressão máxima e classificação elétrica.
Aqui está uma lista de coisas para verificar antes de selecionar um fornecedor de interruptor de pressão
A classificação de pressão máxima é igual ou superior à atual?
Seu compressor é avaliado para uma certa pressão máxima. Seu novo interruptor de pressão deve ter a mesma classificação de pressão ou superior.
Além disso, certifique-se de nunca definir a configuração de pressão superior à pressão nominal máxima do seu compressor!
Pode lidar com a carga elétrica?
Em compressores menores (0-3 hp), o interruptor de pressão mudará o motor do compressor diretamente.
Seu novo interruptor de pressão precisa ser capaz de lidar com as correntes do motor do seu compressor.
Quais são as conexões físicas de ar comprimido?
Quais são as conexões físicas de ar comprimido no seu interruptor de pressão atual? Você sempre pode fazer um adaptador, mas é mais fácil comprar um novo interruptor de pressão que se encaixa diretamente no seu compressor.
Os tamanhos de conexão comuns são 1/4 ", 3/8" e 1/2 "NPT feminino.

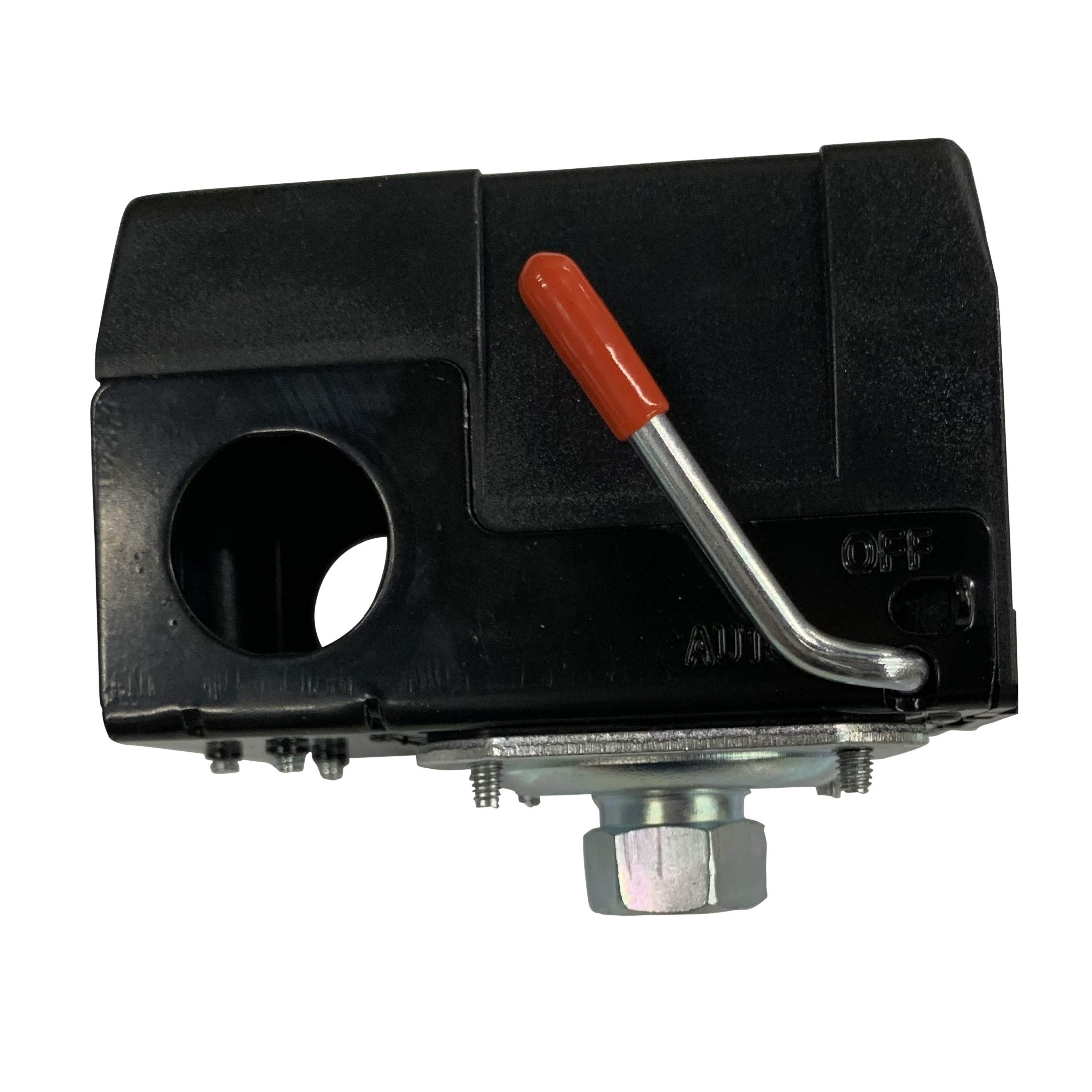

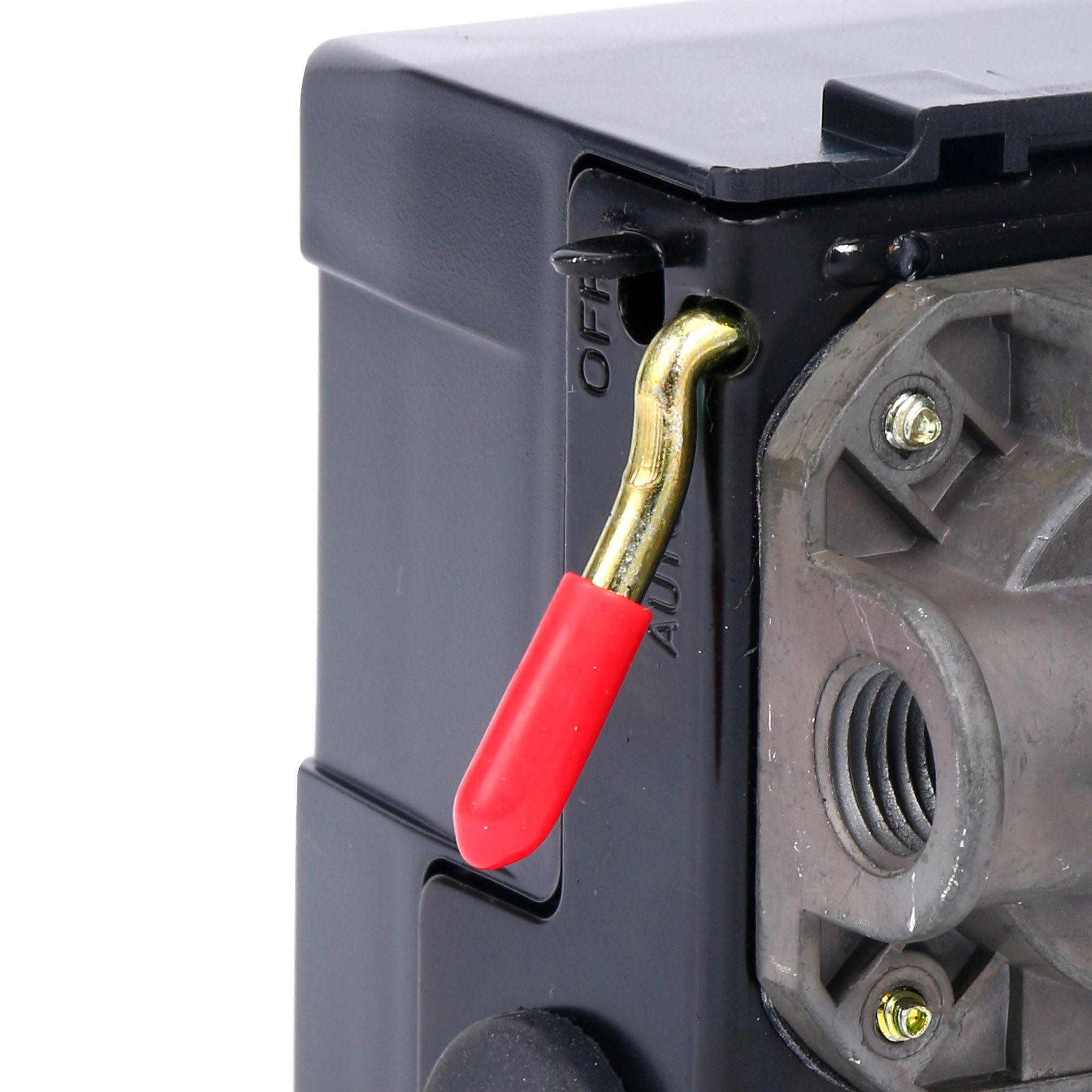

Tem um botão liga/desliga?
Alguns compressores têm um botão liga/desliga, outros não.
Compressores maiores geralmente não têm um botão liga/desliga no interruptor de pressão. Em vez disso, eles têm um painel de controle separado onde os botões de controle (ligar/desligar, carregar/descarregar) estão localizados.
Compressores menores são ligados e desligados diretamente pelo interruptor de pressão. Neste caso, o seu interruptor de pressão provavelmente terá um botão ligar/desligar
O interruptor de pressão antigo tem uma válvula descarregadora integrada?

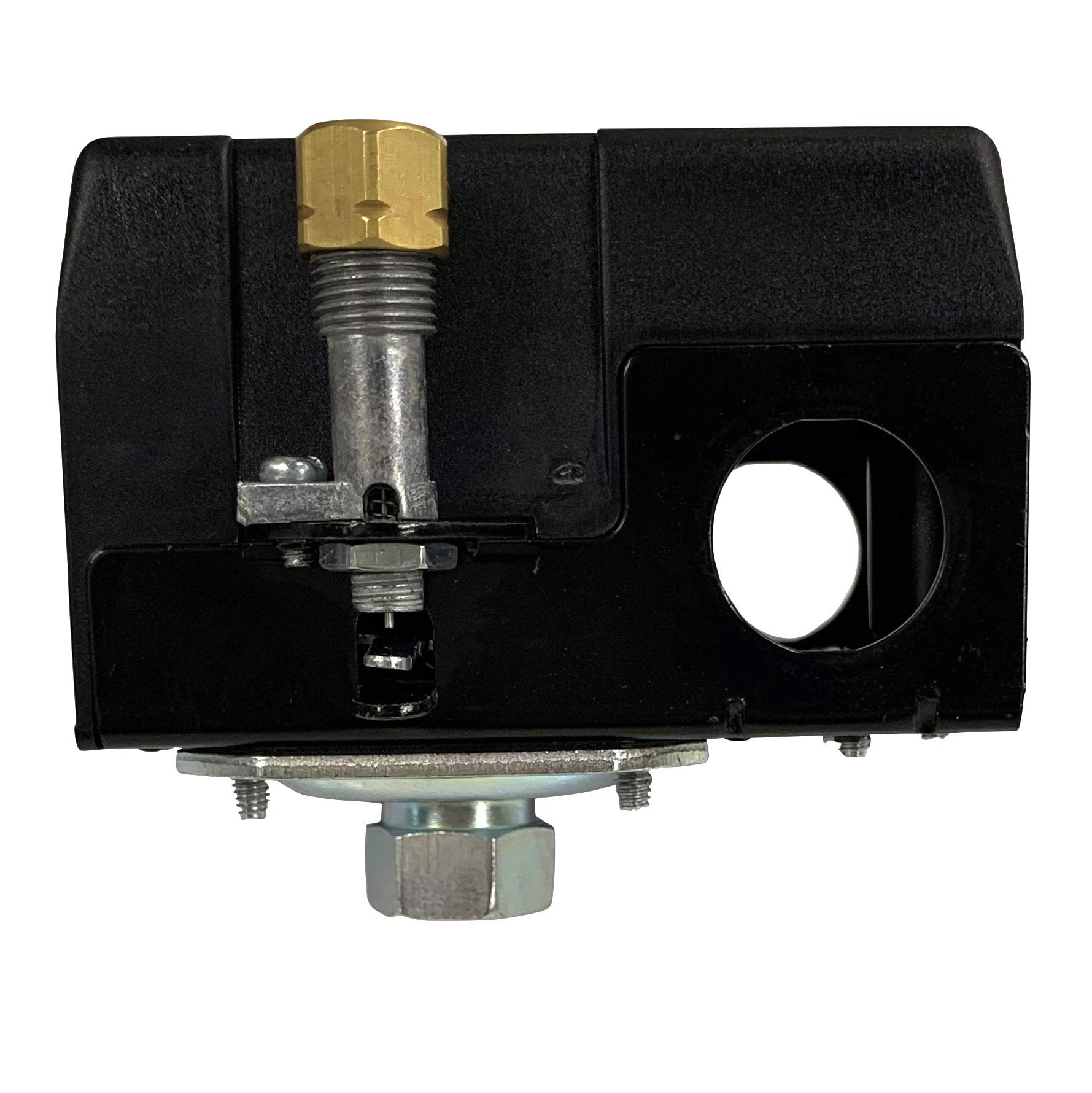

A válvula de descarregador de compressores alternativos está frequentemente localizada na lateral ou na parte inferior do interruptor de pressão.
O novo interruptor de pressão que você compra deve ter as mesmas conexões (para que você possa reutilizar a antiga válvula de descarregador), ou então deve vir com uma nova válvula de descarregador.
Se você comprar um novo interruptor de pressão junto com uma válvula de descarregador, certifique-se de que a conexão física de ar comprimido é a mesma.
