Sensor de pressão VS transmissor de pressão

Table of Content [Hide]

Definição de um sensor de pressão

A definição literal de um sensor de pressão é um dispositivo que sofre uma força física em uma determinada área e a traduz em um sinal de energia básico. OSensor de pressão inteligenteConsistindo em um wafer de silício sensível à pressão, para um sensor de pressão de líquido, requer um diafragma e óleo preenchido, e PCB para converter informações do wafer de silício em um sinal de saída. O princípio de funcionamento do sensor de pressão é baseado na ponte Wheatstone. O sinal básico de energia de um sensor de pressão pode ser 4-20 ma.

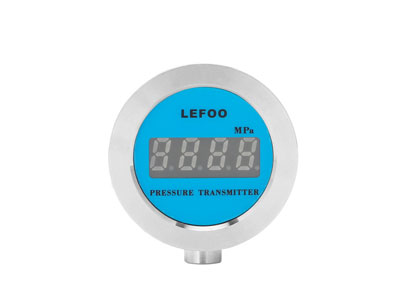

Definição de um transmissor de pressão

O transmissor de pressão consiste em um sensor de pressão que usa componentes eletrônicos adicionais para compensar desvios de linearidade e erros de temperatura, apresentando os resultados da medição como sinais de nível superior. Cada transmissor feito por um profissionalFabricante do transmissor de pressãoÉ medido em todo o perfil de pressão e temperatura e comparado com a extensão de sinal desejada. O sinal de maior energia de um sensor de pressão pode ser 0-10 V, 0,5-5V, RS485 ou outros sinais personalizados.

No entanto, muitas pessoas usam o nome do sensor de pressão para definir todas as classes de transdutores de pressão e transmissores de pressão, na verdade, a definição do transmissor de pressão apareceu pela primeira vez em artigos científicos e é popular no círculo de pesquisa científica. No entanto, à medida que a aplicação de transmissores de pressão se torna bem conhecida do público em geral, as pessoas também desejam usar o vocabulário dos transmissores de pressão.

O que é um transdutor de pressão?

Um transdutor de pressão converte a força física da pressão em uma saída de tensão contínua (V). A saída de tensão DC de umTransdutor de pressão de nível de águaÉ normalmente amplificado em saídas padrão da indústria, como 0-5V ou 0-10V. Os sinais de saída de tensão, como 0-5V, não têm um "zero vivo" onde há um sinal quando o sensor está em pressão zero. O risco é que o sistema não saiba a diferença entre um sensor com falha sem saída e pressão zero. Podemos adicionar uma interface de conversão para alterar o sinal em um sinal de saída de tensão ou frequência de alto nível, incluindo 0,5 a 4,5 V ratiométrica (o sinal de saída é proporcional à alimentação), 1-5V, e 1-6kHz. Esses sinais de saída devem ser usados a menos de 20 (20) pés da eletrônica. Os sinais de saída de tensão podem oferecer baixo consumo de corrente para equipamentos remotos operados por bateria, como sistemas SCADA de cabeça de poço. As tensões de fornecimento são normalmente de 8-28VDC, exceto para a saída de 0,5-4,5 V, que requer uma fonte regulada de 5VDC. Sensor de pressão submersível

O que é pressão?

A definição industrial e biológica de pressão é a força aplicada por um líquido ou gás em uma superfície e geralmente é medida em unidades de força por unidade de área de superfície. As unidades comuns são Pascal (Pa), Bar (bar), Mpa ou Psi (libras por polegada quadrada).

Sensor de pressão VS Transmissor de pressão

A temperatura tem um impacto mais óbvio na precisão da medição do sensor de pressão, e o sinal do sensor de pressão não pode ser transmitido a uma longa distância. O sinal primário do sensor é facilmente afetado por equipamentos eletrônicos, portanto, não pode ser instalado em cenas cercadas por equipamentos mais eletrônicos. O preço do sensor de pressão é muito menor do que um transmissor de pressão. Os transmissores de pressão são amplificados por sinal, de modo que o sinal pode ser transmitido por uma longa distância sem interferência eletrônica, e a precisão da medição pode ser mantida sob temperaturas extremas após a compensação de temperatura.
