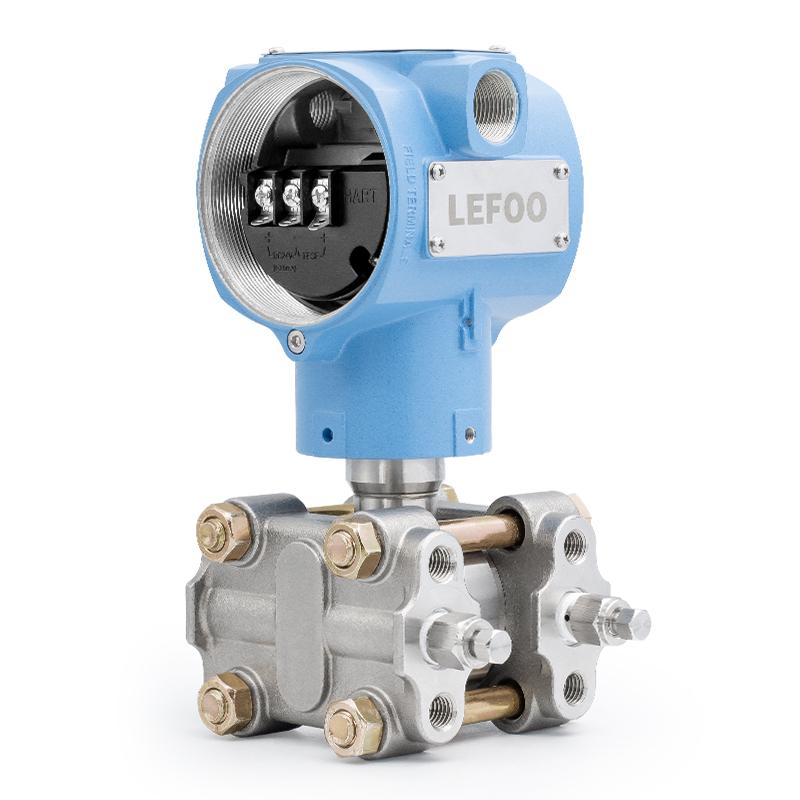

Os transmissores de pressão diferencial LEFOO medem a diferença entre duas pressões. Este transdutor de pressão diferencial de alta precisão possui a tecnologia 4-20mA + Hart para fornecer saídas precisas para dispositivos de coleta e controle de dados. Com nível de proteção IP66 que adequado para medir líquido, gás ou vapor caracterizado pela construção do selo remoto. A combinação única de vários sistemas de sensores em um único dispositivo permite a medição simultânea de pressão diferencial e pressão absoluta... Comumente usado em áreas de aplicação para filtros de monitoramento e ventiladores e medição de nível de contêineres fechados. Precisão 0,05%, (precisão personalizável 0,025% ~ 0,2%)
| LFT710 | Transmissor de pressão diferencial inteligente LFT710 |
| Código 1 | Faixa de medição |
| B | 0.2 ~ 6 KPa |
| C | 1.0 ~ 40KPa |
| D | 2.5 ~ 250KPa |
| E | 10 ~ 1000KPa |
| F | 30 ~ 3000KPa |
| Código 2 | Saída |
| E | Padrão inteligente (4 ~ 20) mA DC sistema de dois fios protocolo HART digital Comunicação |
| J | Padrão inteligente (4-20) mA DC sistema de dois fios protocolo HART digital Saída de sinal quadrado de comunicação |
| Código 3 | Diafragma de isolamento |
| 22 | 316L de aço inoxidável |
| 23 | Hastelloy C |
| 24 | Monel |
| 25 | Tântalo |
| Código 4 | Fluido de enchimento |
| D | Óleo de silicone |
| F | Óleo de flúor |
| Código 5 | Interface elétrica |
| M | Rosca interna M20 × 1.5 |
| N | 1/2 rosca NPTinterna |
| Código 6 | Posição da válvula de alívio |
| Um | Sem válvula de alívio (com plugue) |
| B | Lado superior do flange do processo |
| C | Parte inferior do lado do flange do processo |
| Código 7 | Suportes de montagem |
| N | Sem suporte de montagem |
| B1 | Suporte de flexão de tubo (aço carbono) |
| B2 | Suporte de montagem do painel (aço carbono) |
| B3 | Suporte plano montado em tubo (aço carbono) |
| B5 | Suporte de flexão de tubo (aço inoxidável) |
| B6 | Suporte curvo montado na panela (aço inoxidável) |
| B7 | Suporte plano montado em tubo (aço inoxidável) |
| Código 8 | Pressão estática |
| Um | 10MPa |
| B | 16Mpa |
| C | 20MPa |
| Código 9 | Grau à prova de explosão |
| N | Tipo comum (sem prova de explosão) |
| D | ExdExply CT6 à prova de chamas |
| Eu | Tipo à prova de explosão intrinsecamente seguro Exiaprecisa CT6 |
| Código 10 | Classe de precisão |
| 2 | 0,2 |
| 5 | 0,5 |
| 7 | 0,075 |
| 6 | 0,065 |
| 8 | 0,05 |
Código da opção | Opção |
N | Com articulação em forma de "cintura": rosca interna do tubo cônico NPT1/2 |
J | Com junta em forma de "T": rosca externa M20 × 1,5 e tubo de pressão de soldagem (aço inoxidável) na parte traseira |
F | Com junta em forma de "cintura" mais cabeça de transferência de pressão NPT1/2 e tubo de pressão de soldagem traseiro (aço inoxidável) |
P | Sem conexão de processo (rosca fêmea l/4 NPT na flange da câmara) |
K | Desengorduramento e tratamento de lavagem |
L | Tag pendurado |
H | Proteção contra raios (resistência à tensão transitória) |
E | Placa de identificação em inglês |
V3 | Grupo de três válvulas |
V5 | Grupo de cinco válvulas |
M5 | Visor de cristal líquido LCD |
N | Sem cabeçalho |
Cronograma de compatibilidade eletromagnética
Não. | Itens de teste | Padrão básico | Condições de teste | Nível de desempenho |
1 | Interferência de radiação (habitação) | GB/T 9254-2008 Tabela 5 | 30MHz ~ 1000MHz | Qualificado |
2 | Interferência conduzida (Porto de alimentação DC) | GB/T 9254-2008 Table1 | 0,15 MHz ~ 30MHz | Qualificado |
3 | Imunidade de descarga eletrostática (ESD) | GB/T 17626.2-2006 | 4kV (contato) 8kV (ar) | B |
4 | Imunidade de campo eletromagnético RF | GB/T 17626.3-2006 | 10 V/m (80MHz ~ 1GHz) | Um |
5 | Imunidade de campo magnético de frequência de energia | GB/T 17626.8-2006 | 30A/m | Um |
6 | Imunidade elétrica rápida do grupo de pulso transiente | GB/T 17626.4-2008 | 2kV(5/50ns,5kHz) | B |
7 | Imunidade de aumento | GB/T 17626.5-2008 | 1kV (entre linhas) 2kV (entre a linha e o solo)(1.2us/50us) | B |
8 | Imunidade de interferência conduzida induzida por campo de RF | GB/T 17626.6-2008 | 3V(150KHz ~ 80MHz) | Um |
Padrão
(Ajuste o intervalo com base nos pontos zero padrão, diafragma 316L de aço inoxidável, fluido de enchimento é óleo de silicone)
1: Especificações de desempenho
Ajuste a precisão de referência do intervalo
(Incluindo linearidade, histerese e repetibilidade de zero)
± 0,075%
Se TF>10 (TF = faixa máxima/faixa de ajuste), então:
± (0,0075 × TF)%
A precisão de saída da raiz quadrada é 1,5 vezes a precisão de referência linear acima
Precisão mais alta opcional 0,05%.
<Br style = "box-s
Configurável usando botões de zero/span significa que nenhum calibrador é necessário para reduzir o tempo de instalação e execução
Capacidade de alcance e unidades de engenharia selecionáveis, permite que o transmissor se encaixe em muitas aplicações, reduzindo o número de transmissores diferentes para atender às especificações
Alta precisão (± 0,075%) fornece uma medição excepcional para garantir um controle rígido e minimizar as condições dispendiosas fora da especificação
A compensação de temperatura automática do sensor melhora o desempenho do dispositivo para medição precisa em diferentes ambientes operacionais
A função de processo em modo de falha armazena as configurações em caso de desligamento ou perda de energia, proporcionando uma reinicialização mais rápida para colocar o aplicativo de volta on-line
UM HART®O dispositivo programável de comunicação fornece uma solução confiável e de longo prazo para operadores de instalações que buscam os benefícios de dispositivos inteligentes com comunicação digital
Projetado para água e gás de alto risco
Medição de fluxo Monitorização de nível
Pressão diferencial do filtro ou da bomba
Monitoramento crítico do processo
Nível do tanque fechado, densidade, saúde do filtro
