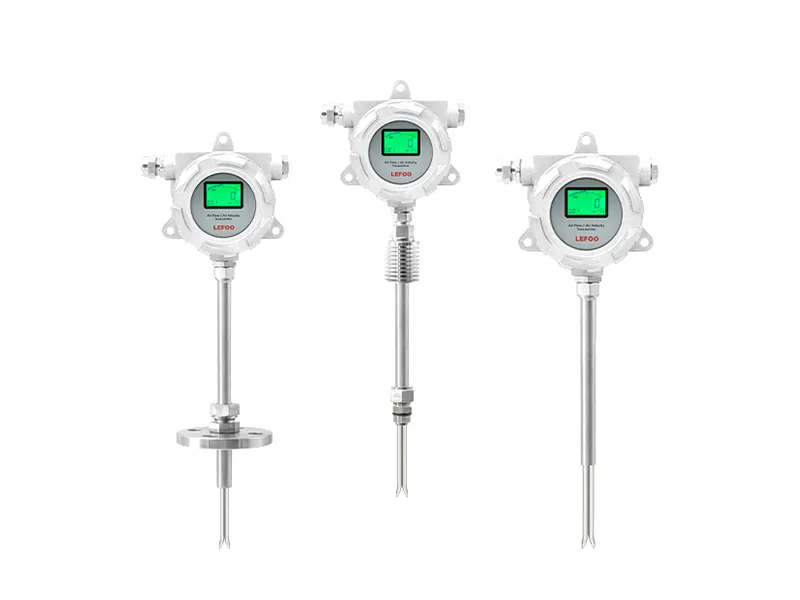

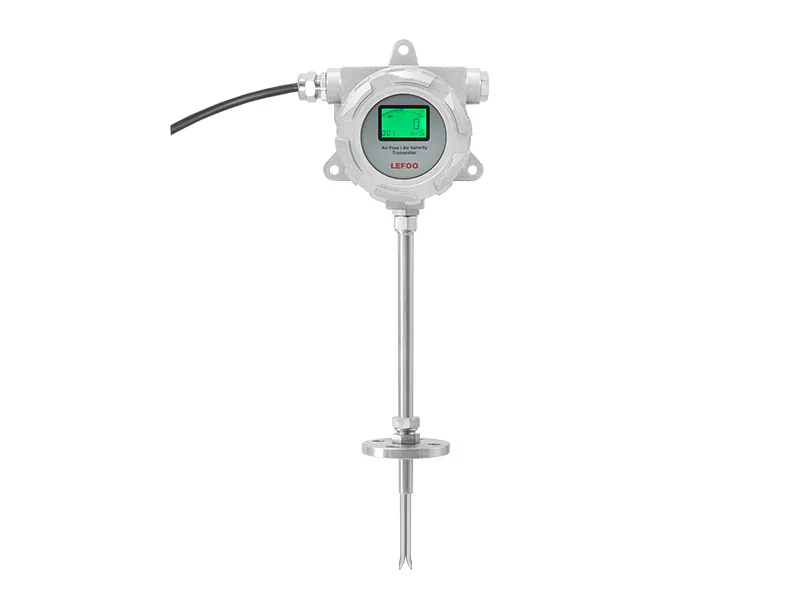

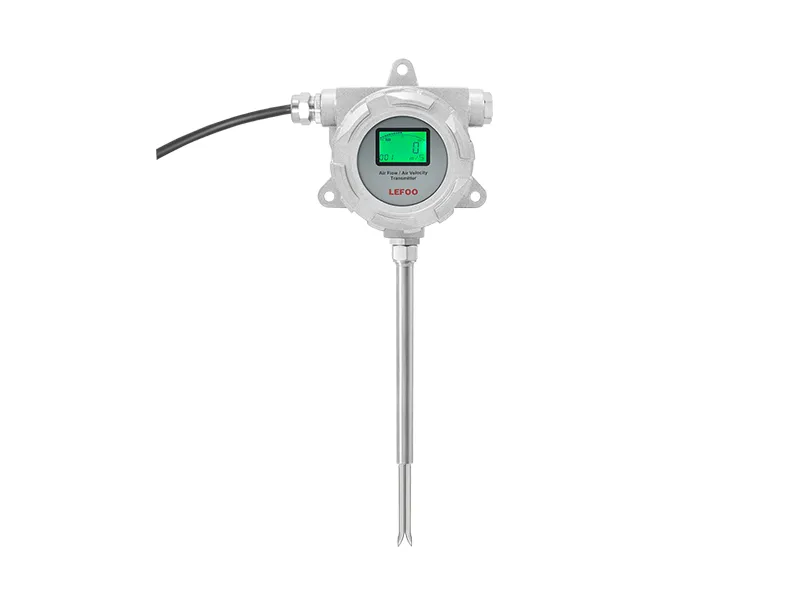

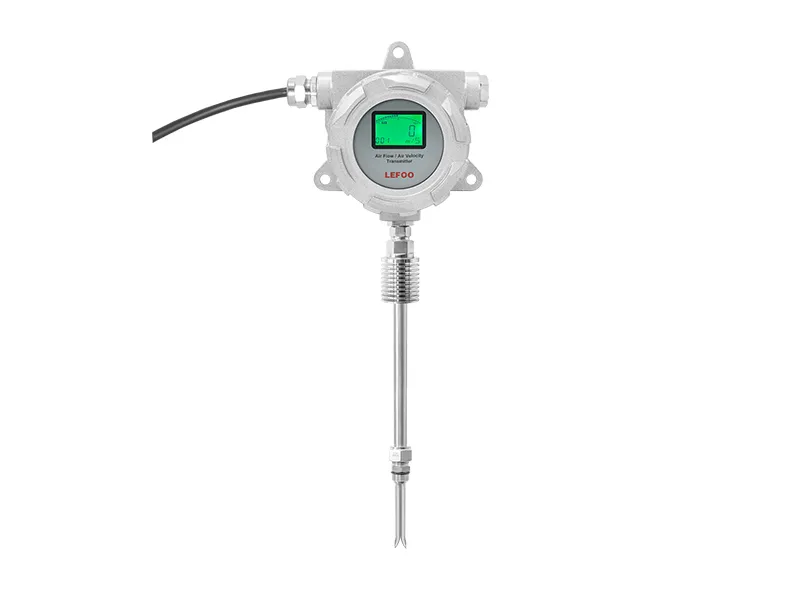

O transmissor integrado LFS73 à prova de explosão e alta temperatura de velocidade/volume de ar é um tipo de transmissor adequado para medição de fluxo de gás em ambientes com alta temperatura e risco de explosão. Ele converte a vazão/velocidade do gás em sinais elétricos e os transmite ao sistema de controle. A faixa de medição pode ser ajustada através de botões no local. Com invólucro com proteção IP65, é adequado para sistemas de gestão de energia, controle VAV e de ventiladores, controle de poluição ambiental, controle de exaustores, ventilação de fornos e caldeiras, entre outros campos.
Características
* Com núcleo de micropressão MEMS de alta precisão;
* Ampla faixa de temperatura de trabalho e alta precisão;
* Tela digital LCD;
* Proteção perfeita contra sobretensão e inversão de polaridade, alta confiabilidade a longo prazo;
* Faixa de medição ajustável;
* Alta estabilidade e longa vida útil;
* Invólucro com proteção IP65.
| Transmissor integrado de velocidade e volume de ar à prova de explosão e alta temperatura LFS73 | |
| Fluido de medição | Ar ou gás neutro |
| Gama |
Velocidade do ar: 0~30 m/s (a gama pode ser ajustada entre 5~30 m/s) 0~100 m/s (a gama pode ser ajustada entre 35~100 m/s) Volume de ar: volume de ar personalizado (Máx. 99999 m³/h) |
| Pressão de sobrecarga | 10 kPa (0-30 m/s); 80 kPa (0~100 m/s) |
| Precisão① | ± 3,0% FS (velocidade do ar > 3 m/s) |
| Temperatura de funcionamento | Unidade principal: -20 °C ~ 70 °C; sonda: -40 °C ~ 450 °C |
| Temperatura de compensação | -10 °C ~ 60 °C |
| Temperatura de armazenamento | Unidade principal: -40 °C ~ 80 °C |
| Tempo de resposta | 0,5 s / 1,0 s (padrão) / 2 s / 4 s |
| Grau de proteção IP | IP65 |
| Interface elétrica | Cabo de seis fios, diâmetro do cabo de 8 mm |
| Sinal de saída | 4~20 mA & 0~10 VCC & RS485 |
| Alimentação➁ | 12~30 VCC / 24 VCA±20% |
| Consumo de energia | ≤1,5 W |
| Material da carcaça | Alumínio fundido |
| Comunicação | Interface padrão RS-485, protocolo Modbus RTU |
| Certificações | ROHS, CE |
| Classe de proteção contra explosão | Ex db IIC T6 Gb |
| Visor | Visor digital LCD retroiluminado |
① Condições ambientais: temperatura: 20℃, humidade: 45% HR, pressão atmosférica: 1035 hPa.
➁Quando o produto utiliza alimentação CA, recomenda-se o uso de uma fonte de alimentação CA isolada.
.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_02(2).jpg"){kind=spacer}

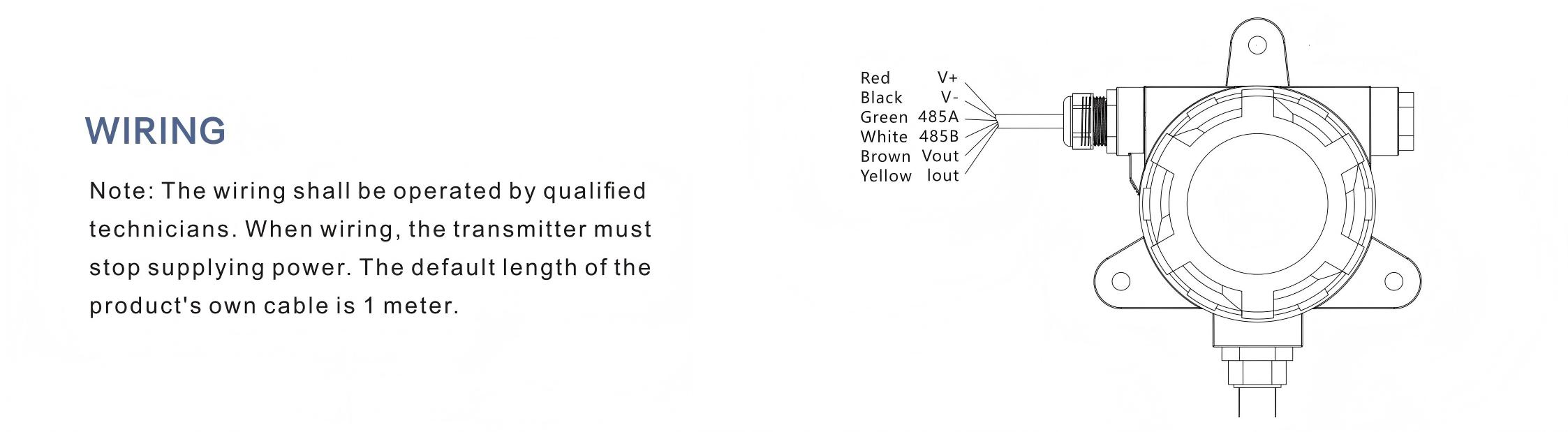

| Função do fio | Cor | Instruções do fio | Observações |
| V+ | Red | Terminal positivo | |
| V- | Preto | Terminal negativo | |
| 485A | Verde | Interface de comunicação RS-485 |
Para diferentes saídas, apenas reserve os fios necessários. |
| 485B | Branco | ||
| Vout | Castanho |
Porta de saída de tensão 0-10 VCC, ligar ao Power+ do multímetro, e a outra extremidade do multímetro ligar ao V- |
|
| Iout | Amarelo |
Porta de saída de corrente 4-20 mA, ligar ao Power+ do multímetro e a outra extremidade do multímetro ligar ao V-. |

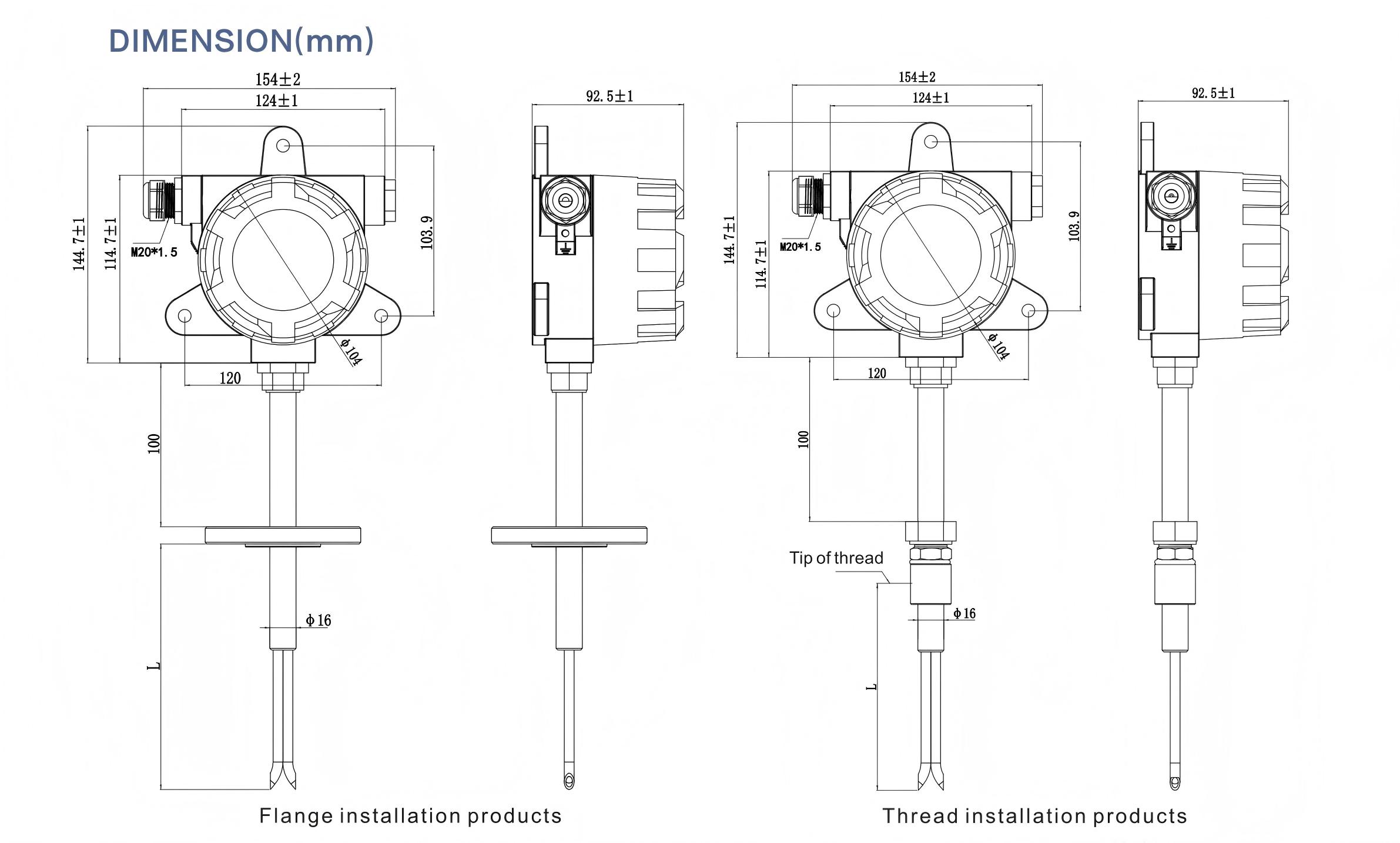

.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_02(1).jpg"){kind=spacer}
.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_03(1).jpg"){kind=spacer}

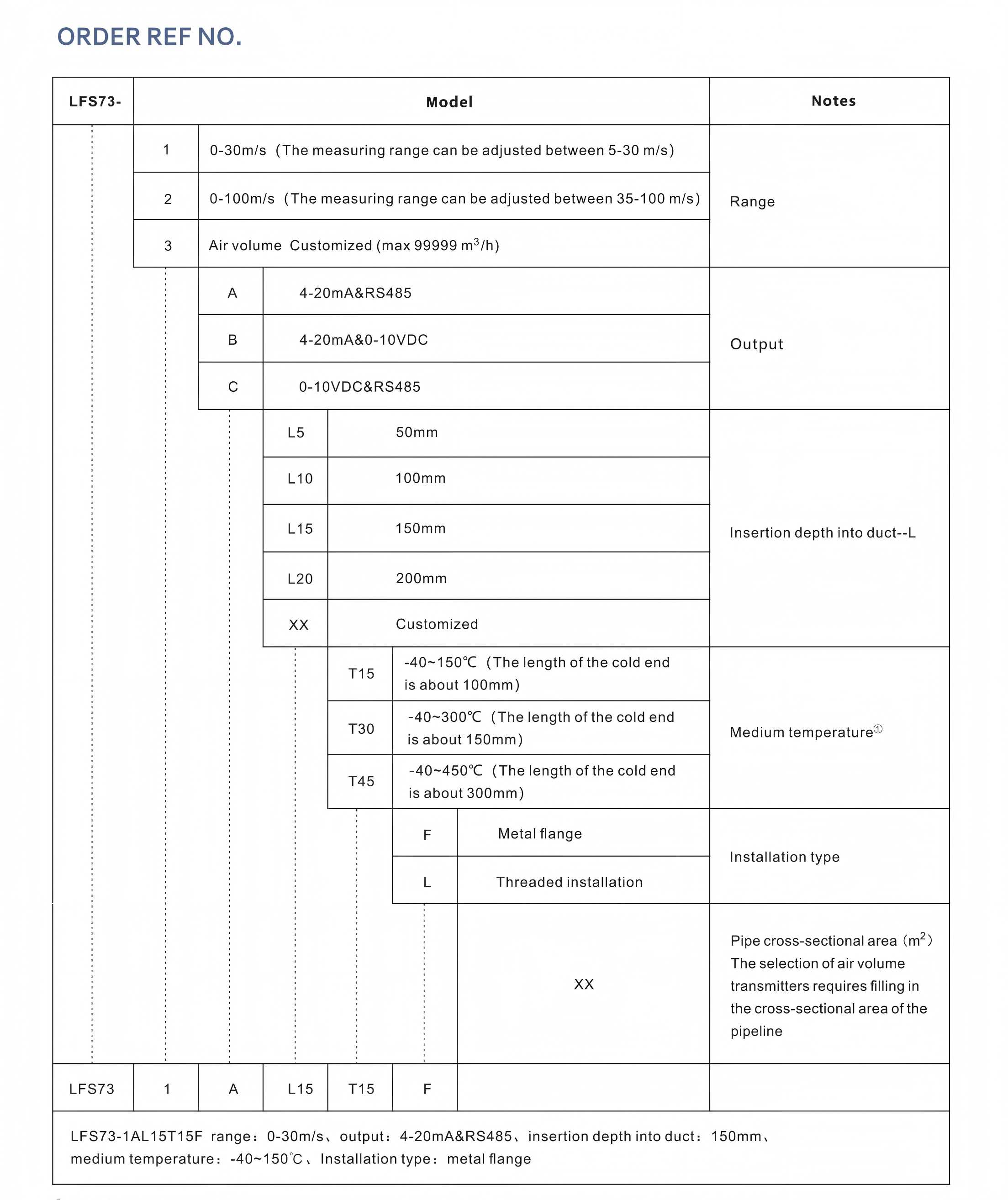

.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_04(1).jpg"){kind=spacer}
① Para os produtos T30/T45, a sonda está equipada com um dissipador de calor por padrão, e o comprimento do dissipador é de aproximadamente 10 cm. O comprimento da extremidade fria refere-se ao comprimento desde o corpo do produto até à tubagem de instalação.
Núcleo de micropressão MEMS de alta precisão;
Ampla faixa de temperatura de trabalho e alta precisão;
Tela de exibição digital LCD;
Proteção perfeita contra sobretensão e inversão de polaridade, alta confiabilidade a longo prazo;
Faixa de medição ajustável;
Alta estabilidade e longa vida útil;
Carcaça de proteção IP65.
The Transmissor Integrado de Velocidade do Ar/Vazão de Ar à Prova de Explosão e Alta Temperatura LFS73é projetado para uso em ambientes onde altas temperaturas e gases explosivos estão presentes. Suas principais áreas de aplicação incluem:
Sistemas de Gerenciamento de Energia: É usado para monitorar e controlar o fluxo de ar para otimizar o consumo de energia.
Controle de VAV (Volume de Ar Variável) e Ventiladores: O dispositivo é empregado para regular o fluxo de ar em sistemas HVAC, garantindo eficiência no tratamento de ar e ventilação.
Controle de Poluição Ambiental: Ajuda a medir e controlar a qualidade do ar em indústrias onde o controle de poluição é crucial, garantindo conformidade com padrões ambientais.
Controle de Fumaça e Incêndio: Usado em sistemas de extração de fumaça, o LFS73 ajuda a controlar o fluxo de ar em sistemas de ventilação para segurança em caso de incêndio.
Ventilação de Fornos e Caldeiras: O transmissor é ideal para garantir o fluxo de ar adequado em ambientes de alta temperatura, como fornos industriais e caldeiras, prevenindo superaquecimento ou combustão ineficiente.
Essas características o tornam uma ferramenta versátil e crítica em várias aplicações industriais de alto risco e sensíveis à temperatura.
