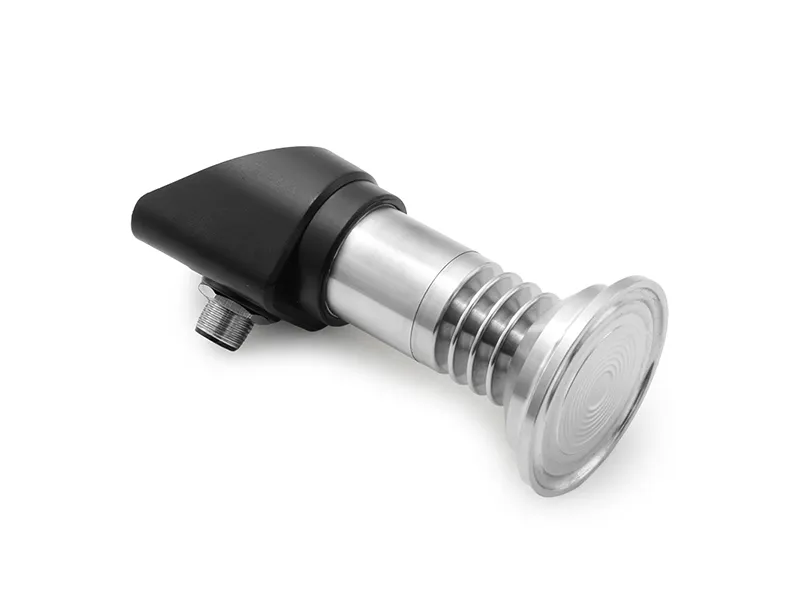

O Pressostato LFDS68 é um dispositivo totalmente eletrônico, utiliza um sensor piezorresistivo de silício de alta precisão e alta estabilidade com um circuito de condicionamento de sinal dedicado. Possui display digital local, uma saída analógica de 4-20 mA, duas saídas de chave eletrônica ou uma saída de relé e múltiplas opções de conexão de pressão, roscadas ou Tri-Clamp. Este dispositivo compacto integra medição, exibição, saída e controle de pressão. É flexível, fácil de operar, seguro e confiável, amplamente utilizado em: automação industrial; proteção ambiental; indústria petroquímica; sistemas de tratamento de água.

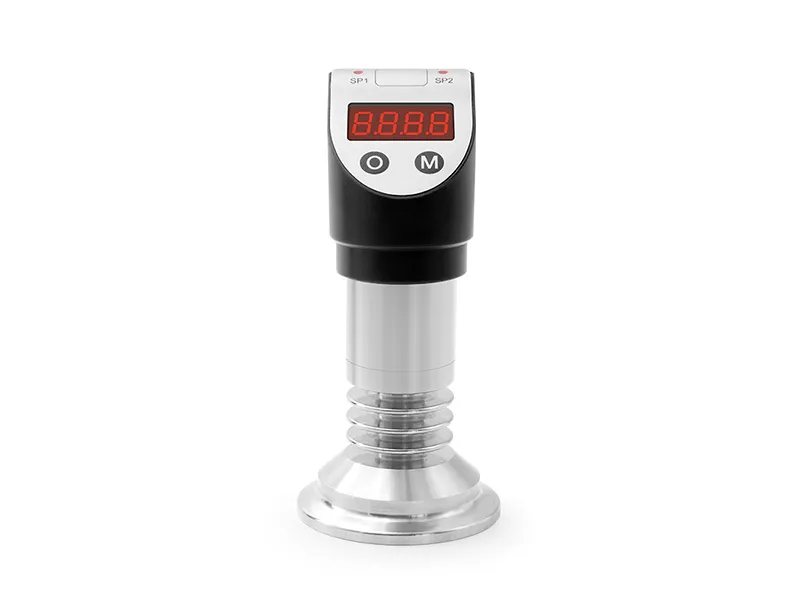

* Display local de LED ou LCD de 4 dígitos;
* Suporta vários tipos de saídas de chave (PNP, NPN, relé);
* Configuração fácil de parâmetros através de botões;
* Indicadores LED para monitoramento do status da chave;
* Múltiplas conexões de processo disponíveis: roscadas, Tri-Clamp, etc.
| Capacidade de Carga e Faixa de Pressão | |
| Manométrica | -100kPa...0~10kPa...60MPa |
| Absoluta | 0~10kPa...10MPa |
| Sobrecarga | 1,5x da escala completa |
| Nota: máx. 2 MPa para Tri-Clamp, conforme "Conexão de Pressão" | |
| Compatibilidade com o Fluido | |
| Tipo de Fluido | Líquidos e gases compatíveis com os materiais em contato com o fluido |
| Saída e Alimentação | |
Saída e Alimentação |
4~20 mA CC / Vs=12~32 V CC |
| 4~20 mA CC + 2 interruptores eletrônicos / Vs=12~32 V CC | |
| 4~20 mA CC + 1 relé / Vs=18~32 V CC | |
| Desempenho | |
| Precisão➀ | ±0,5% F.E. |
| Estabilidade a Longo Prazo | ±0,3% F.E./ano |
| ➀Nota: A precisão está em conformidade com a norma IEC60770 (não linearidade, histerese, repetibilidade) | |
| Alerta por Chave Eletrônica | |
| Tipo de Chave | PNP/NPN |
| Capacidade de Carga | ≤300 mA 24 V CC |
| Vida Útil | >1 milhão de ciclos |
| Alerta por Relé | |
| Tipo de Relé | Relé |
| Capacidade de Carga | ≤1 A CC 24 V CC |
| Vida Útil | ~100.000 ciclos |
| Display LED | |
| Type | Numérico de 4 dígitos |
| Faixa | -1999~9999 |
| Display LCD | |
| Características | Gráfico de barras analógico, exibição da unidade de pressão |
| Faixa | -1999~9999 |
| Características de Temperatura | |
| Faixa de Compensação | 0~70°C |
| Deriva Térmica do Zero | ±1,0% F.E., em relação a 25 °C➁ |
| Deriva Térmica da Amplitude | ±1,0% F.E., em relação a 25 °C➁ |
| Condições Ambientais | |
| Condições de Temperatura | Temp. Ambiente: -40~70 °C (Display LED), -20~60 °C (Display LCD) |
| Temp. do Fluido: -40~125 °C | |
| Temp. de Armazenamento: -30~70 °C | |
| Grau de Proteção | IP65 |
| ②Exceção:±2,0% F.E. para faixa de 10 kPa, 0~60 °C | |
| Componente | Material |
| Conexão de Pressão | Aço Inoxidável 304 |
| Aço Inoxidável 316L | |
| Sensor | 316L |
| O-Rings | NBR (-40~120 °C) |
| FKM (-20~200 °C) | |
| EPDM (-55~150 °C) |

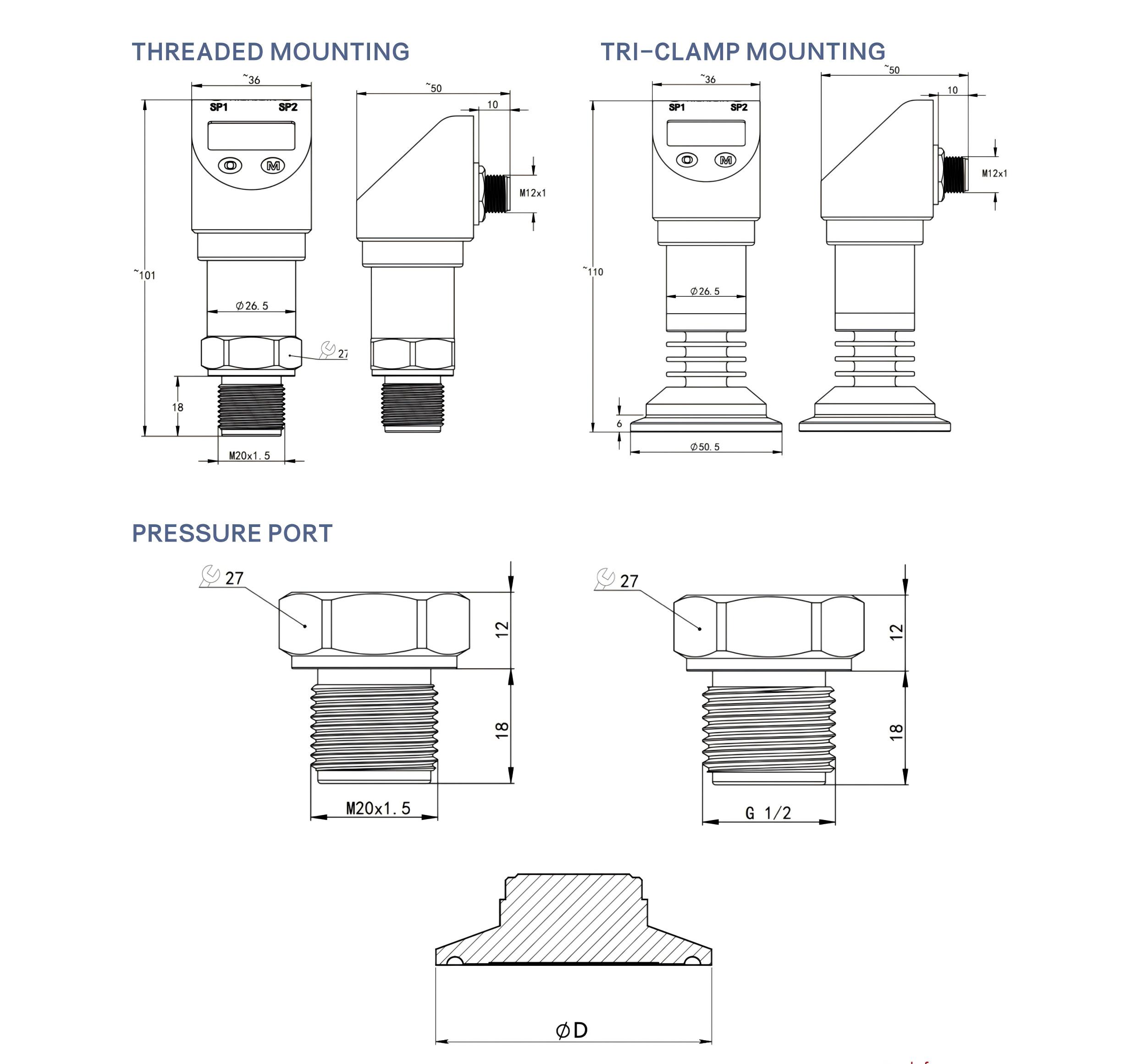

.jpg "LEFOO_LFDS68_Pressure_Switch_Transmitter_02(1).jpg")
.jpg "LEFOO_LFDS68_Pressure_Switch_Transmitter_03(3).jpg"){kind=spacer}
.jpg "LEFOO_LFDS68_Pressure_Switch_Transmitter_03(1).jpg"){kind=spacer}
Display LED ou LCD de 4 dígitos no local;
Suporta vários tipos de saídas de chave (PNP, NPN, relé);
Configuração fácil de parâmetros através de botões;
Indicadores LED para monitoramento do status da chave;
Múltiplas conexões de processo disponíveis: roscada, Tri-Clamp, etc.
Este dispositivo compacto LEFOO LFDS68 Pressure Switch Transmitter integra medição, exibição, saída e controle de pressão.
É amplamente utilizado em:
Automação industrial;
Proteção ambiental na indústria petroquímica;
Sistemas de tratamento de água.
