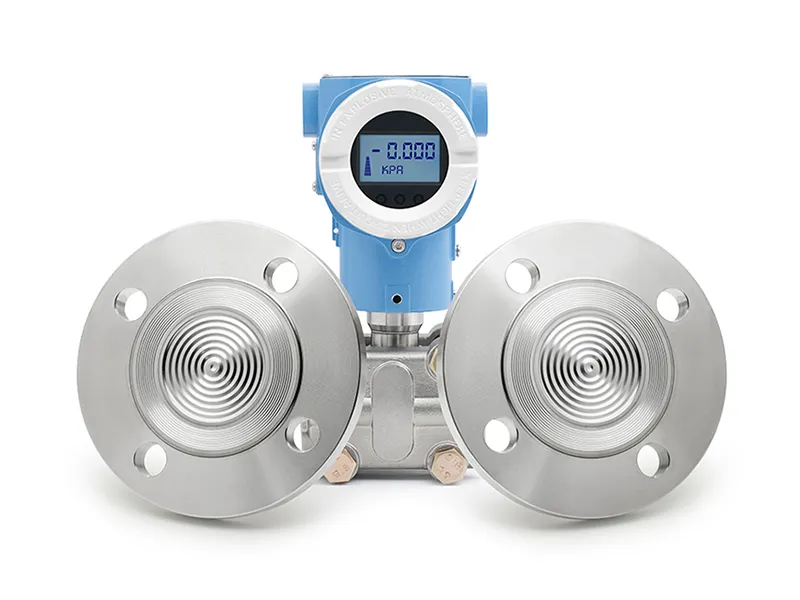

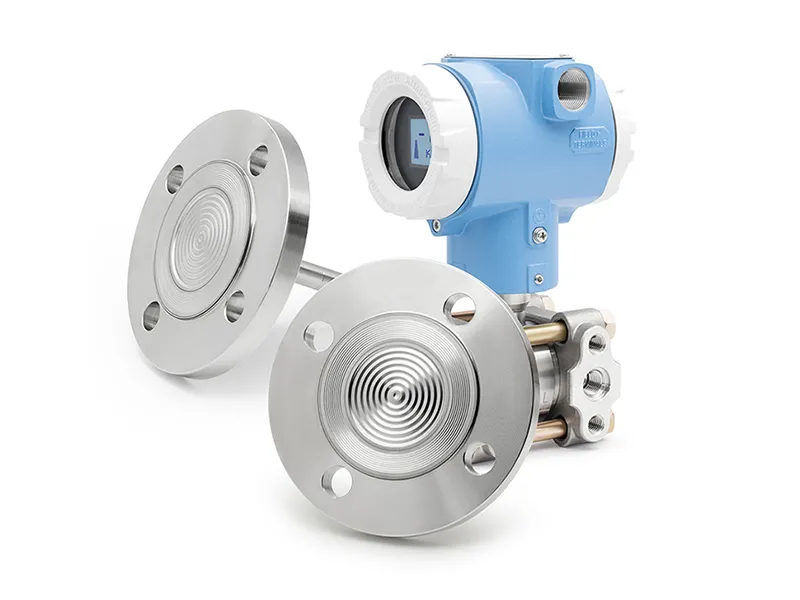

O Transmissor de Pressão Diferencial com Montagem em Flange Duplo LFT720B é composto pelo Transmissor de Pressão Diferencial LFT710 e por uma flange remota soldada de pequeno porte com tubo capilar. Entre a flange e o sensor, óleo de silicone e outros fluidos de enchimento são utilizados para transmitir a pressão, evitando que o meio medido passe pelo tubo de impulso, o que afetaria a medição. O impacto do meio medido que passa pelo tubo de impulso inclui cristalização, solidificação, vaporização (ebulição), condensação fracionada (mudança severa), etc. O Transmissor é usado para medir nível, vazão e pressão de líquidos, gases ou vapor, e então convertê-los em saída de sinal de 4~20 mA. O princípio de funcionamento do Transmissor de Pressão Diferencial com Montagem em Flange Duplo LFT720B é o mesmo do Transmissor de Pressão Diferencial LFT710, exceto pelo caminho de transmissão da pressão no lado de pressão positiva ser ligeiramente diferente; ou seja, a pressão que atua no lado de alta pressão passa primeiro pelo diafragma e pelo fluido de enchimento da flange remota, e depois é transmitida ao corpo do transmissor via tubo capilar, chegando finalmente ao lado de alta pressão do sensor de medição.
Características
* Sensor de pressão de alta precisão usando silício monocristalino MEMS;
* Tempo de resposta rápido, alta estabilidade, precisão de medição de 0,075%FS;
* Fornece modo de comunicação padrão via barramento HART, com funções de autodiagnóstico e comunicação remota perfeitas;
* Função conveniente de calibração do loop de corrente no local;
* Função de zeramento local, ajuste local de ponto zero e ponto de fundo de escala;
* Diversas opções de conexão ao processo disponíveis conforme os requisitos;
* Display LCD de alto brilho com retroiluminação, tela de exibição local reversível.
| Faixa de Medição | 40KPa、250KPa、1MPa、3MPa | |
| Precisão | ±0.075%F.S | |
| Estabilidade | ±0.2% do limite superior da faixa | |
| Temperatura de Operação | -20~70℃ com display | |
| Temperatura de Armazenamento | -40~85℃ | |
| Meio a ser medido | Gás, Líquido | |
| Material do Diafragma | 316L, Hastelloy C, tântalo, outros | |
| Desempenho Elétrico | 2 fios | |
| Sinal de Saída | 4~20mA | 4~20mA HART |
| Fonte de Alimentação | 12~36VDC | 12~36VDC |
| Conexão Elétrica | Cabo de saída à prova d'água M20*1.5, cabo de saída à prova d'água NPT1/2 | |
| Nível de Proteção do Invólucro | IP65 | |
| Interface de Pressão | Série PN de flange, série classe de flange, outros | |
| Tipo de Pressão | Pressão manométrica G | |
| Itens de Certificação | ExdIICT6, CE |
|

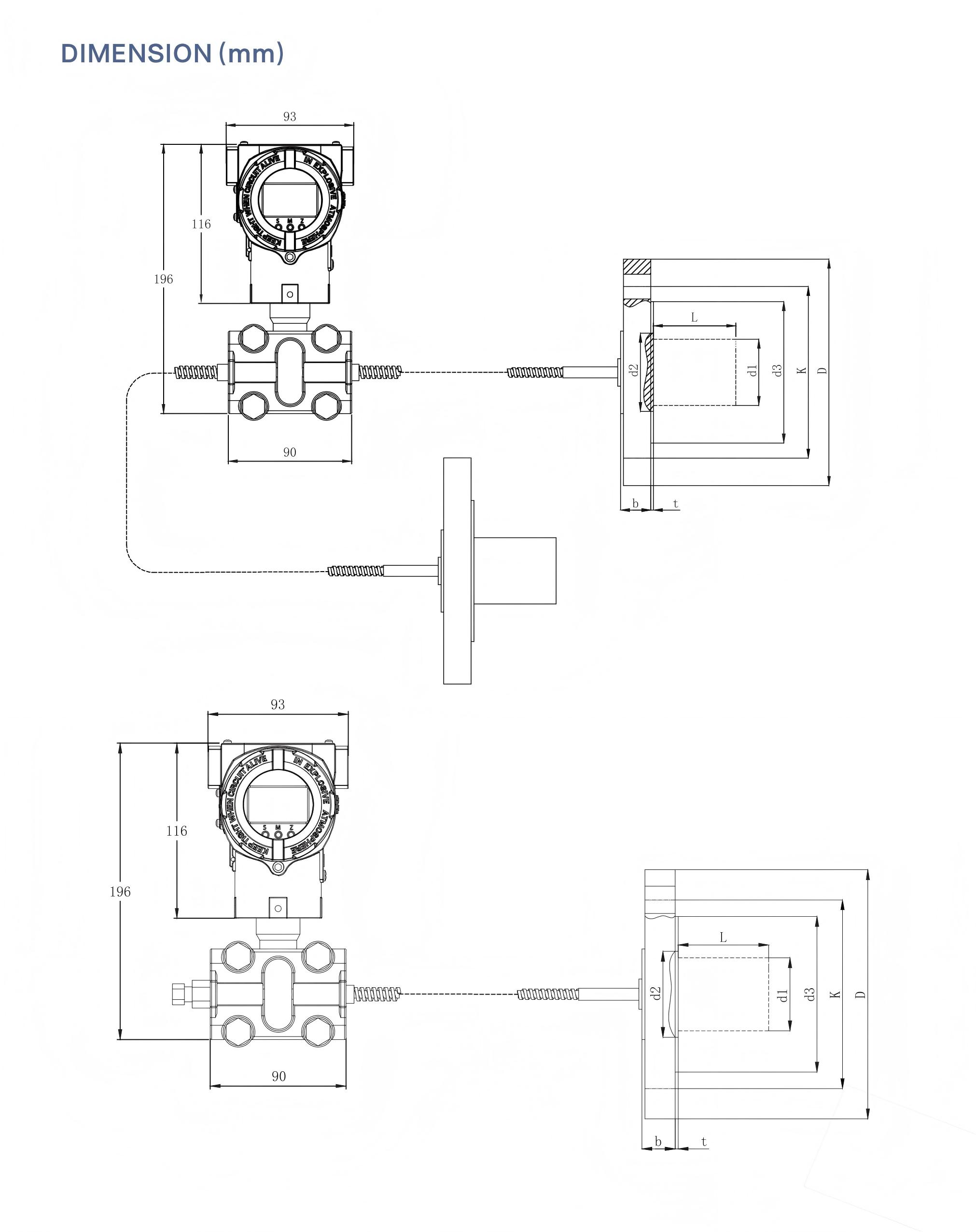

.jpg "LEFOO_LFT720B_Series_Remote_Flange_Differential_Pressure_Transmitter_02(1).jpg"){kind=spacer}

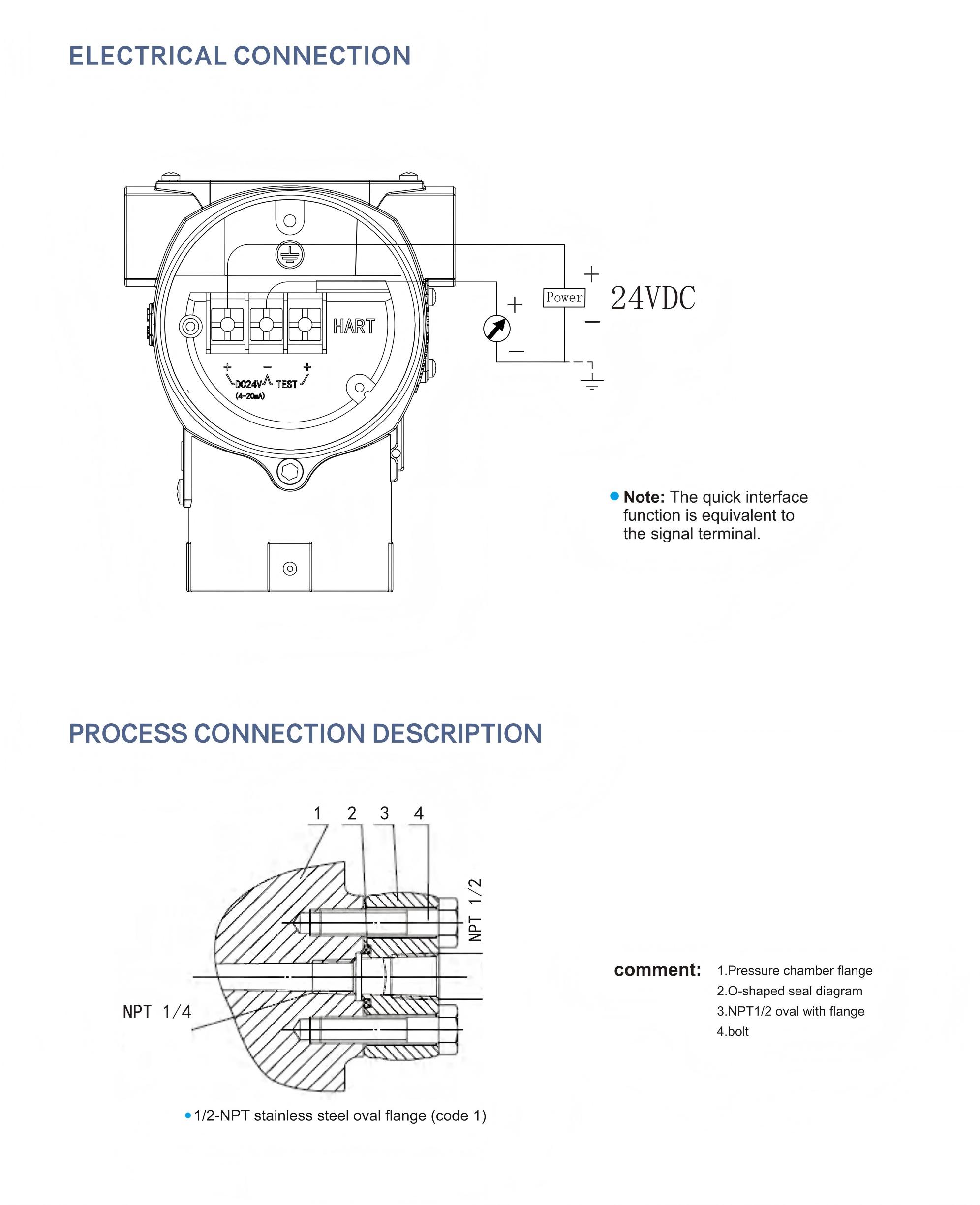

.jpg "LEFOO_LFT720B_Series_Remote_Flange_Differential_Pressure_Transmitter_03(1).jpg"){kind=spacer}

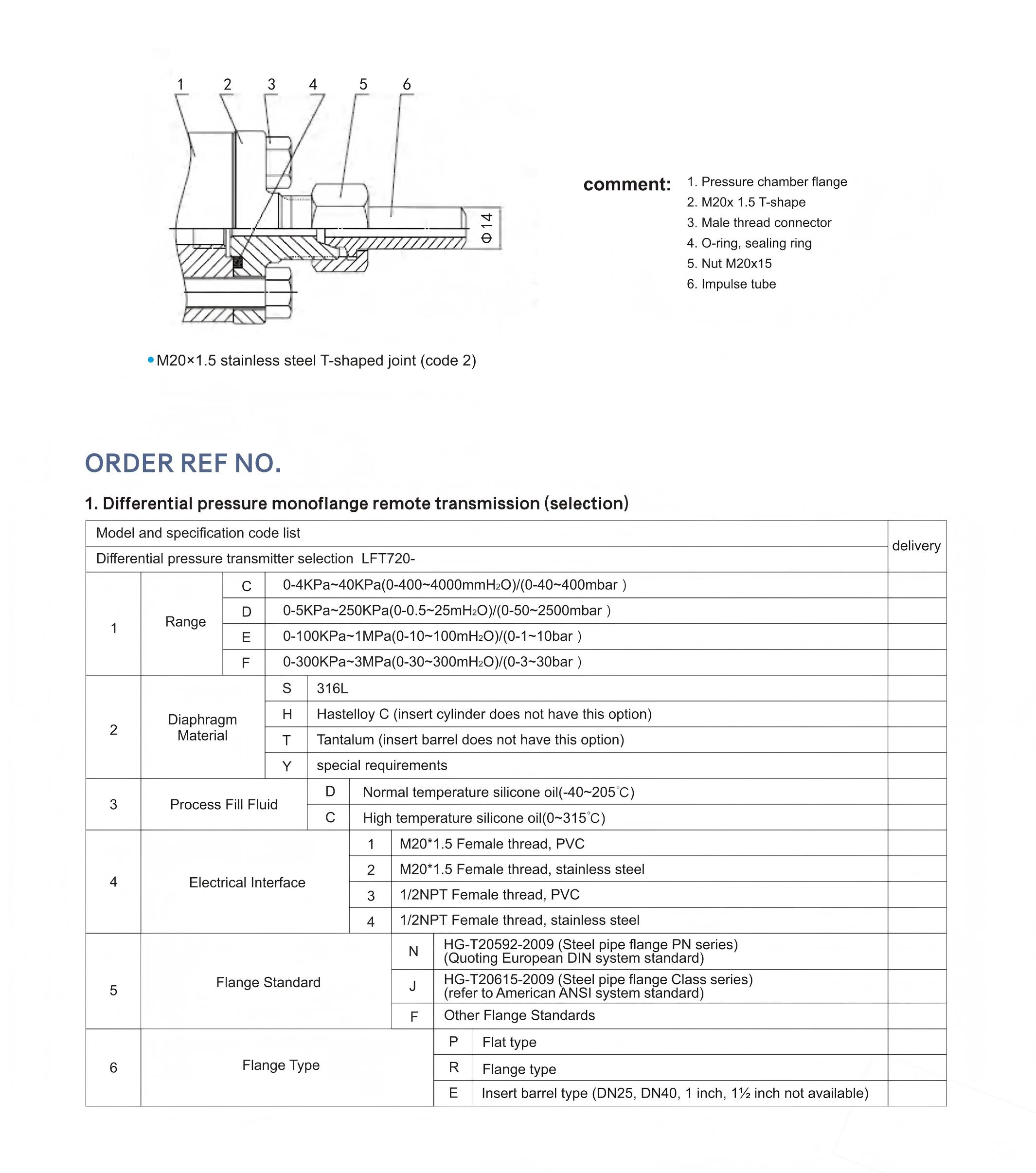

.jpg "LEFOO_LFT720B_Series_Remote_Flange_Differential_Pressure_Transmitter_04(1).jpg"){kind=spacer}

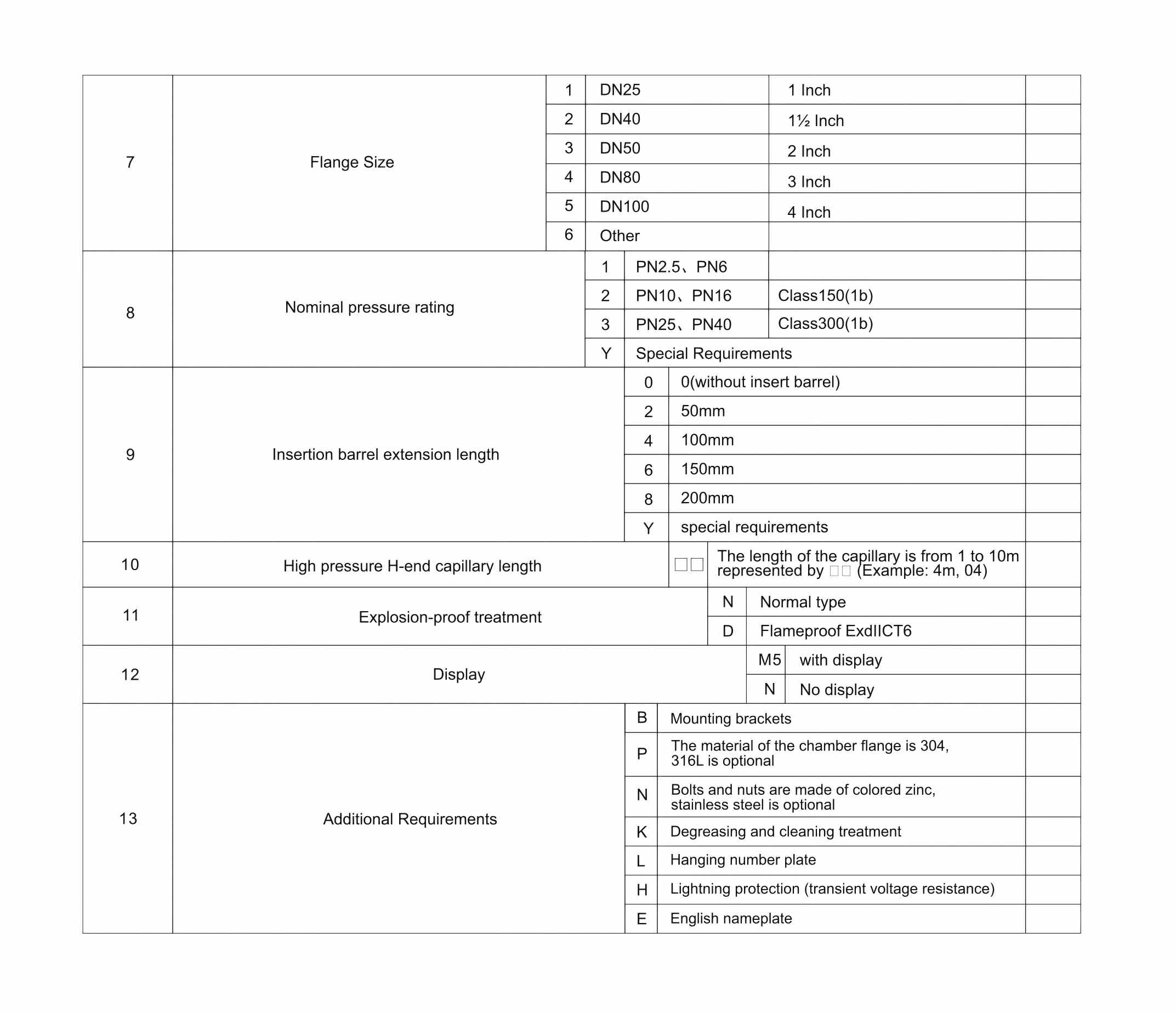

.jpg "LEFOO_LFT720B_Series_Remote_Flange_Differential_Pressure_Transmitter_05(1).jpg"){kind=spacer}
Sensor de pressão de alta precisão usando silício monocristalino MEMS;
Tempo de resposta rápido, alta estabilidade, precisão de medição 0,075% FS;
Fornece modo de comunicação padrão HART, função perfeita de autodiagnóstico e comunicação remota;
Função conveniente de calibração do loop de corrente in loco;
Função de zeragem local, ponto zero local, função de ajuste e configuração de fundo de escala;
Várias opções de conexão de processo disponíveis de acordo com os requisitos;
Display LCD de alto brilho com retroiluminação, tela de exibição local reversível.
Projetado para água e gás de alto risco
Medição de vazão Monitoramento de nível
Pressão diferencial de filtro ou bomba
Monitoramento de processos críticos
Nível de tanque fechado, Densidade, Estado do filtro
