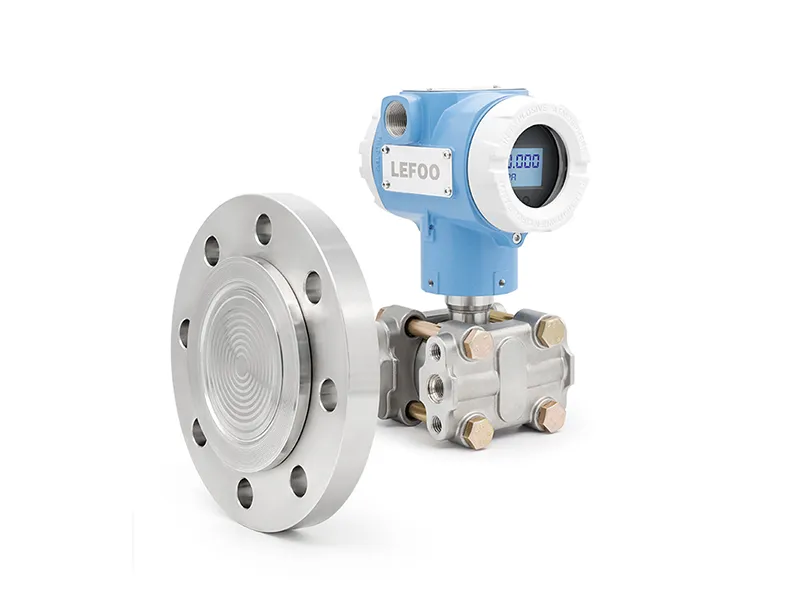

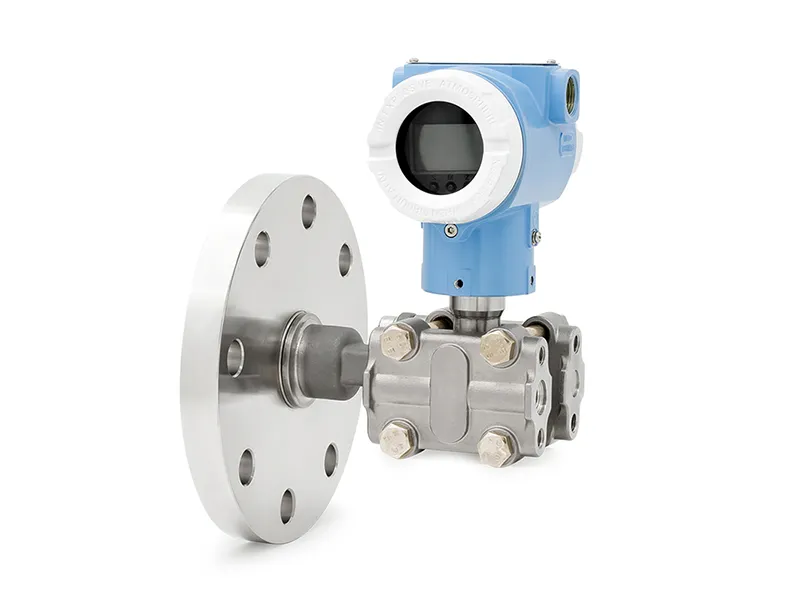

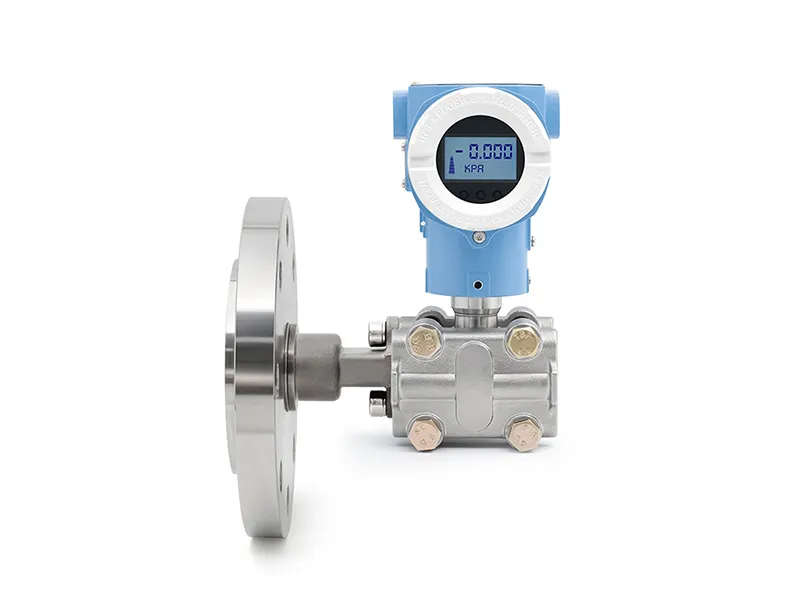

LFT720A Flange-mounted Pressão DiferencialTransmissor é composto pelo Transmissor de Pressão Diferencial LFT710 e um flange de nível de líquido soldado. Entre o flange e o sensor, óleo de silicone e outros fluidos de enchimento são usados para transmitir pressão, para evitar que o meio medido passe pelo tubo de impulso e depois impacte a medição. O impacto do meio medido ao passar pelo tubo de impulso inclui: cristalização, solidificação, vaporização (ebulição), condensação, fracionamento (mudança severa), etc. O transmissor é usado para medir o nível de líquido, fluxo e pressão de líquido, gás ou vapor, e então convertê-lo em um sinal de saída de 4~20mA. O princípio de funcionamento do LFT720A Flange-mounted Pressão DiferencialTransdutor é o mesmo que o Transmissor de Pressão Diferencial LFT710, exceto que o caminho de transmissão de pressão no lado da pressão positiva é ligeiramente diferente, ou seja, a pressão atuando no lado de alta pressão primeiro passa através da membrana do flange de nível de líquido e do fluido de enchimento, e então passa pelo corpo do transmissor, e finalmente atinge o lado de alta pressão do sensor de medição.
Características
* Sensor de pressão de alta precisão utilizando silício monocristalino MEMS;
* Tempo de resposta rápido, alta estabilidade, precisão de medição de 0,075% do fundo de escala;
* Fornece modo de comunicação via barramento HART padrão, diagnóstico automático perfeito e função de comunicação remota;
* Display LCD de alto brilho com retroiluminação, tela de exibição local reversível;
* Função de zeragem local, ponto zero local, função de configuração e ajuste de ponto final;
* Função de calibração do loop de corrente no local, conveniente;
* Várias opções de conexão ao processo disponíveis conforme necessário.
| Faixa de medição | 6KPa、40KPa、250KPa、1MPa、3MPa | |
| Precisão | ±0,075%F.S | |
| Estabilidade | ±0,2% do limite superior da faixa | |
| Temperatura de operação | -20~70℃ com display | |
| ArmazenamentoTemperatura | -40~85℃ | |
| Meio a ser medido | Gás, Líquido | |
| Material do diafragma | 316L, Hastelloy C, tântalo, outros | |
| Desempenho elétrico | 2 fios | |
| Sinal de saída | 4~20mA | 4~20mA HART |
| Fonte de alimentação | 12~36VDC | 12~36VDC |
| Conexão elétrica | Cabo de saída à prova d'água M20*1,5, cabo de saída à prova d'água NPT1/2 | |
| Grau de proteção do invólucro | IP65 | |
| Interface de pressão | Série PN de flange, série de classe de flange, outros | |
| Tipo de pressão | Pressão manométrica G | |
| Itens de certificação | ExdIICT6, CE | |

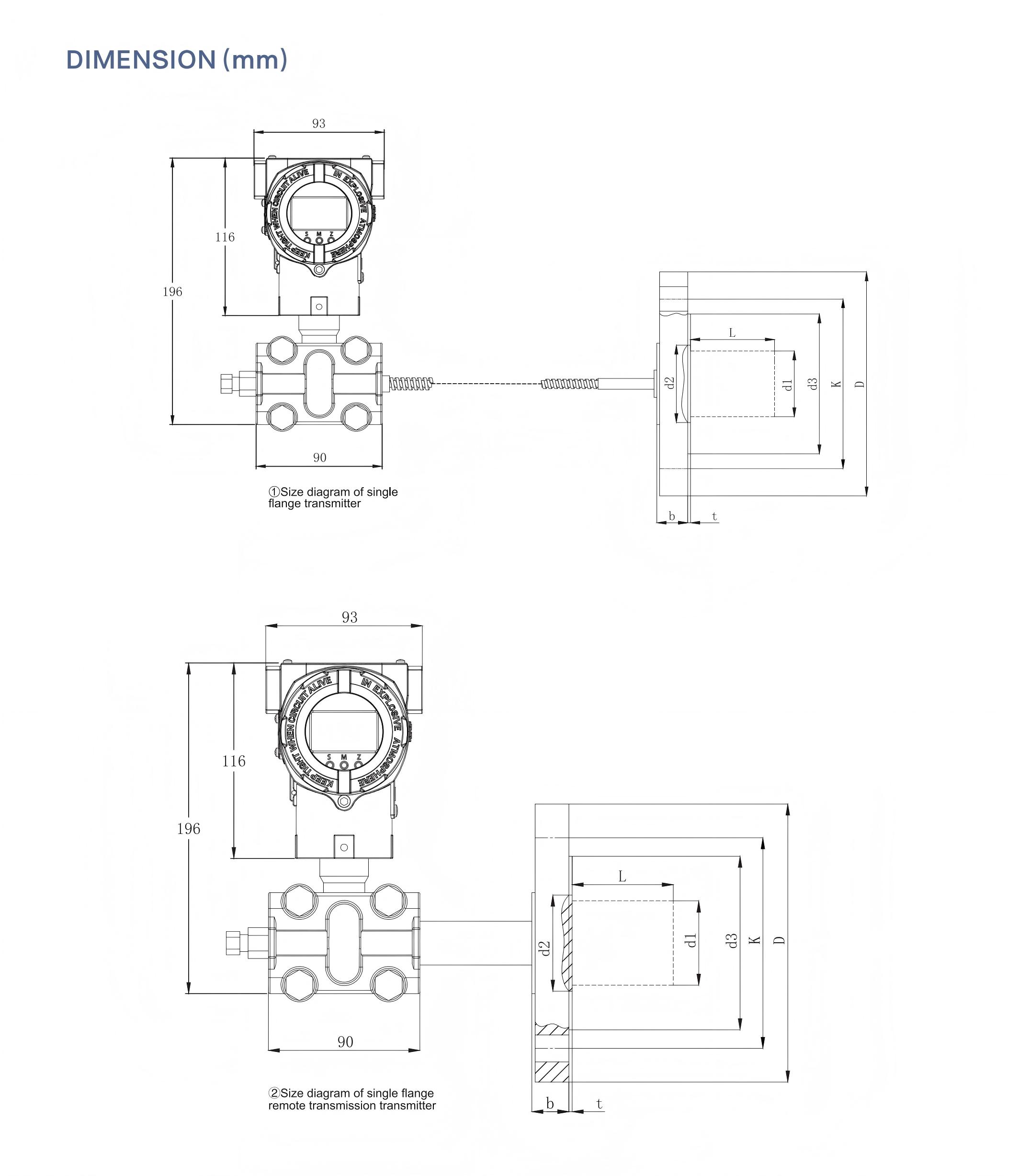

.jpg "LEFOO_LFT720A_Series_Flange-mounted_Differential_Pressure_Transmitter_02(1).jpg"){kind=spacer}

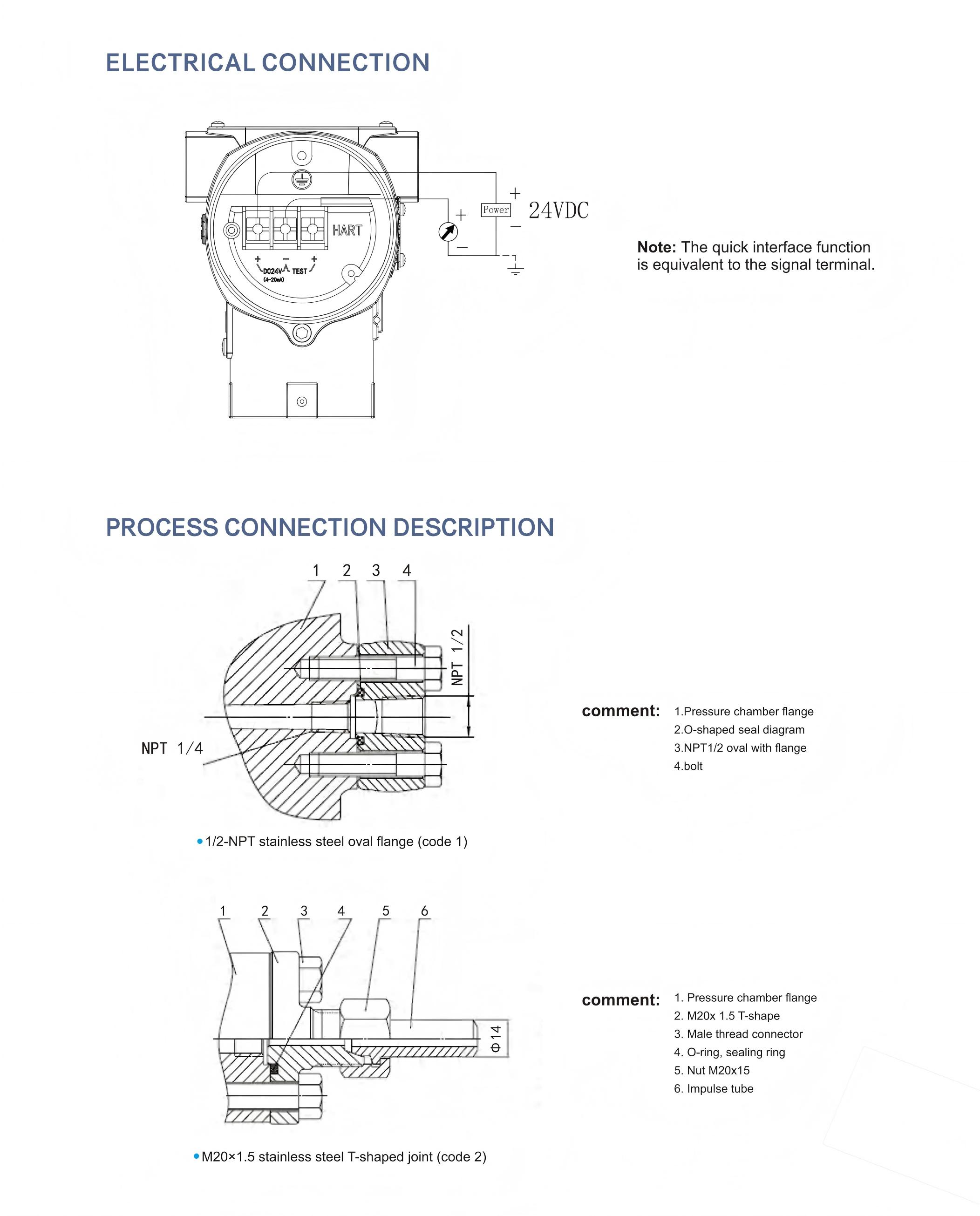

.jpg "LEFOO_LFT720A_Series_Flange-mounted_Differential_Pressure_Transmitter_03(1).jpg"){kind=spacer}
.jpg "LEFOO_LFT720A_Series_Flange-mounted_Differential_Pressure_Transmitter_04(1).jpg"){kind=spacer}

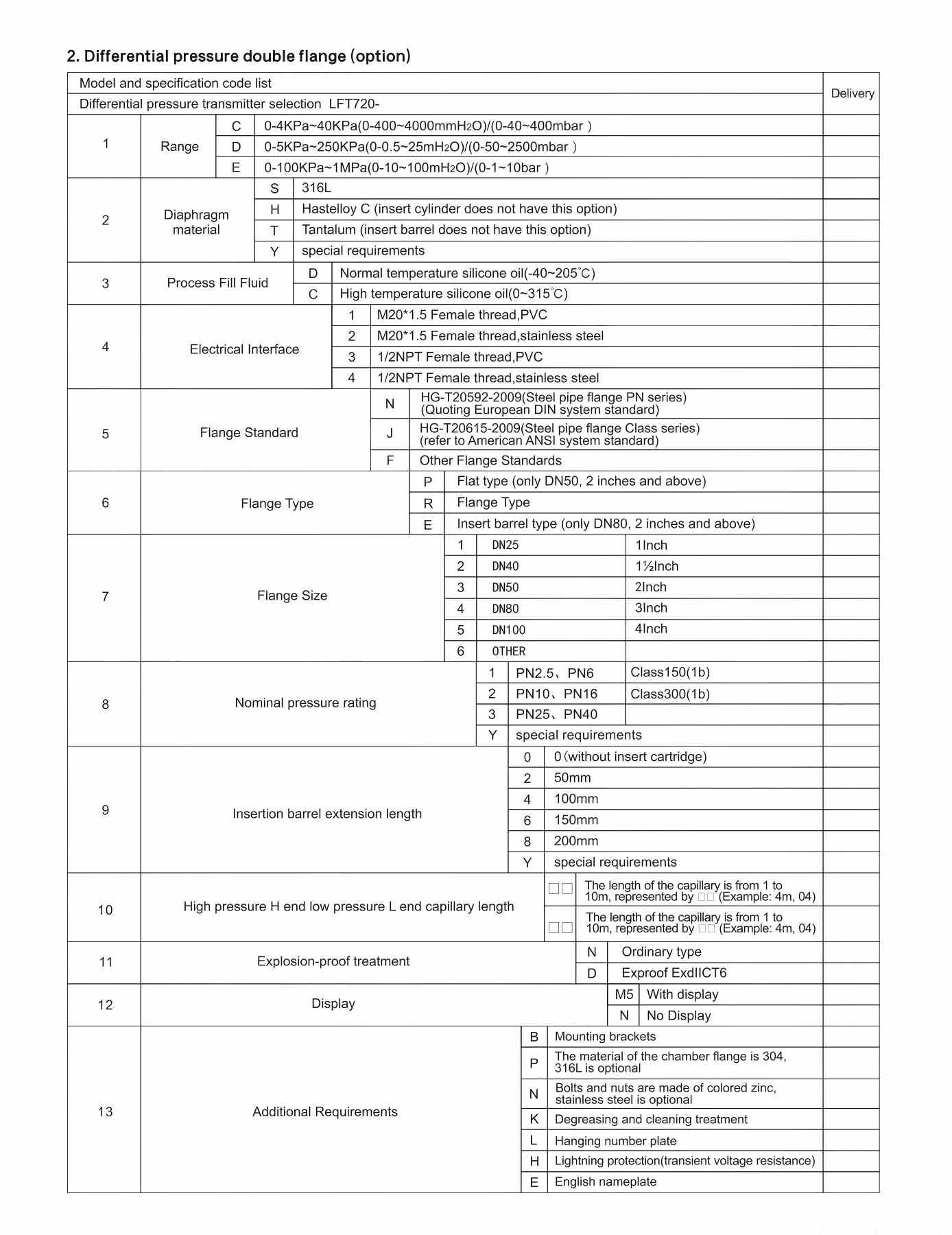

.jpg "LEFOO_LFT720A_Series_Flange-mounted_Differential_Pressure_Transmitter_05(1).jpg"){kind=spacer}
Sensor de pressão de alta precisão usando silício monocristalino MEMS;
Tempo de resposta rápido, alta estabilidade, precisão de medição 0,075% F.S;
Fornece modo de comunicação padrão HART, função perfeita de autodiagnóstico e comunicação remota;
Display LCD de alto brilho com retroiluminação, tela de exibição local reversível;
Função de zeragem local, ponto zero local, função de ajuste e configuração de ponto cheio;
Função conveniente de calibração do loop de corrente no local;
Diversas opções de conexão de processo disponíveis de acordo com os requisitos.
Projetado para água e gás de alto risco
Medição de vazão e monitoramento de nível
Pressão diferencial do filtro ou bomba
Monitoramento de processos críticos
Nível de tanque fechado, densidade, saúde do filtro
